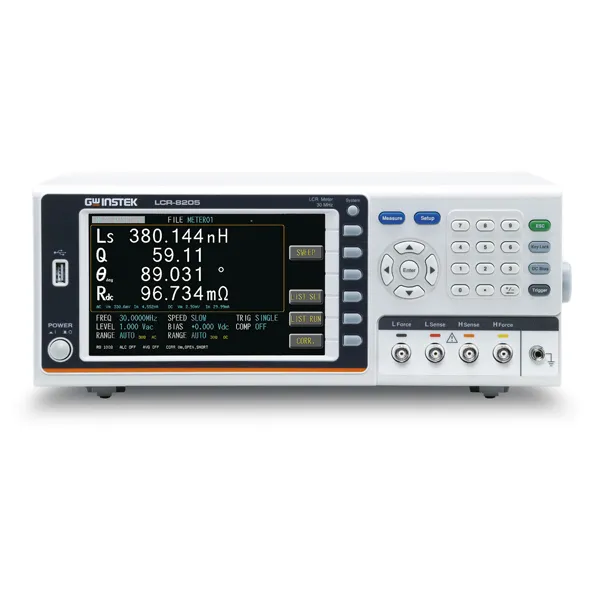

Máy đo LCR tần số cao GW Instek LCR-8205

THÔNG SỐ KỸ THUẬT

• Tần số kiểm tra: DC, 10Hz ~ 5MHz;6 Digits, ±0.0007%
• Trở kháng đầu ra: 25Ω / 100Ω có thể chọn
• Độ chính xác cơ bản: ± 0,08%
• Tốc độ kiểm tra

  _ Tối đa: 25ms (> 10kHz), Nhanh: 50ms (> 20Hz), Trung bình: 100ms

  _ Chậm: 300ms, chậm 2: 600ms
• Mức tín hiệu kiểm tra

  _ Điện áp AC: 10mV ~ 2Vrms (Tần số 1 MHz), 10mV ~ 1Vrms (tần số > 1 MHz hoặc tần số 1MHz và RO = 25Ω)

  _ Dòng điện AC: 100μA ~ 20mArms (RO = 100Ω), 200μA ~ 40mArms (RO = 25Ω)

  _ Điện áp DCR: 1Vdc (tối đa 40mA)

THÔNG SỐ ĐO

• Đo tối đa 4 thông số và hiển thị cùng một lúc
• Trở kháng (Z), Độ tự cảm (Ls / Lp), Điện dung (Cs / Cp), Điện trở AC (R / Rp), Yếu tố chất lượng (Q)
• Hệ số phân tán (D), Tiếp nhận (Y), Độ dẫn điện (G), Phản ứng (X), Góc pha (θd / θr), Điện nạp (B), Điện trở DC (Rdc)

DANH SÁCH ĐO

• Các bước được liệt kê: 15
• Các thông số được liệt kê: Freq / Vac / Iac / DC Bias / Comp / BIN
• Trigger: TỰ ĐỘNG, LẶP, ĐO ĐƠN
• Swept Graphical: Hai tham số đo
• Thông số quét: Freq / Vac / Iac, Keep Trace
• Các chức năng khác:

  _ Điều khiển mức tự động (ALC): Tiêu chuẩn

  _ Điện áp DC: 0 ~ ± 12V

  _ Xử lý: PASS, FAIL và OK, NG hoặc BIN 1-9

CÁC TÍNH NĂNG KHÁC

• Hiệu chỉnh: Open/Short/HF Load/Load V / I Giám sát: Vac, Iac, Vdc, Idc
• So sánh: Giá trị, Δ,%
• Âm rung: TẮT, Đạt, Không thành công
• Trung bình: 1 đến 64
• Hiển thị: Màn hình màu LCD 7 “(800×480)
• Giao diện: Đầu vào USB / GPIB / LAN / RS-232 / Handler / USB Host / TRIGGER
• Nguồn điện: AC 100V ~ 240V, 50 / 60Hz; Tiêu thụ: 65VA (tối đa)
• Kích thước và trọng lượng: 346 (W) X 145 (H) X 335 (D) mm; Xấp xỉ 3,3kg

PHỤ KIỆN

• 1 Hướng dẫn an toàn , 1 CD (hướng dẫn sử dụng)
• 1 Dây nguồn, 1 đầu đo LCR-06B
