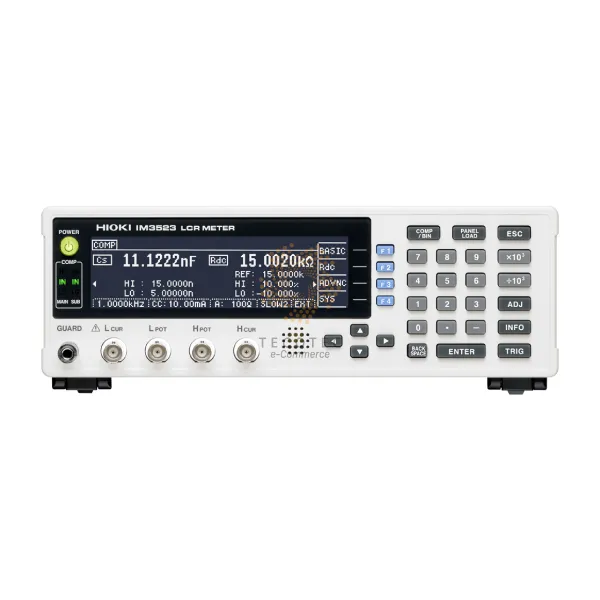

Máy đo LCR Hioki IM3523

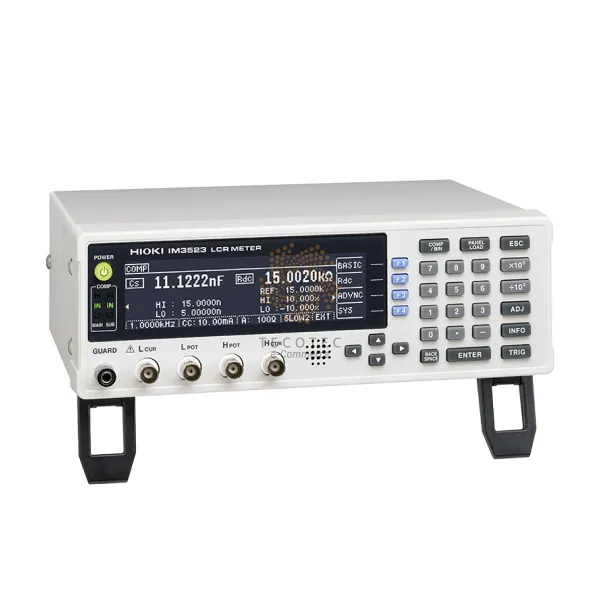

Máy đo LCR Hioki IM3523 - Ảnh 2

Máy đo LCR Hioki IM3523 - Ảnh 3

Máy đo LCR Hioki IM3523 - Ảnh 4

Máy đo LCR Hioki IM3523

Liên hệ

SKU: IM3523 Danh mục: Máy đo LCR - LCR meter, Thiết bị đo điện Thẻ: Hioki, IM3523 Hioki Thương hiệu: Hioki

Thông số kỹ thuật
Tài liệu kỹ thuật

Chế độ đo: LCR (đo với điều kiện duy nhất), kiểm tra liên tục (đo liên tục trong các điều kiện đã lưu)
Các thông số đo: Z, Y, θ, X, G, B, Q, Rdc (điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
Dải đo: 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z.)
Dải có thể hiển thị:

Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ± (0.00000 [đơn vị] đến 9.99999G [đơn vị]). Chỉ hiển thị giá trị thực cho Z và Y
θ: ± (0.000° đến 180.000°), D: ± (0.00000 đến 9.99999)
Q: ± (0.00 đến 99999.9), Δ%: ± (0.0000% đến 999.999%)

Độ chính xác cơ bản: Z: ± 0.05% rdg. θ: ± 0.03°
Tần số đo: 40 Hz đến 200 kHz (độ phân giải cài đặt 5 chữ số)
Mức tín hiệu đo:

Chế độ V, chế độ CV: 5 mV đến 5 Vrms, bước 1 mVrms
Chế độ CC: 10 μA đến 50 mArms, bước 10 μArms

Trở kháng đầu ra: 100 Ω
Hiển thị: Màn hình LCD đơn sắc
Thời gian đo: 2 ms (1 kHz, NHANH, giá trị đại diện)
Chức năng: So sánh, đo BIN (chức năng phân loại), tải/lưu bảng điều khiển, chức năng ghi nhớ
Kết nối:

EXT I/O (trình xử lý), kết nối USB (tốc độ cao)
Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN

Nguồn cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA
Kích thước: 260 mm (10.24 in) R × 88 mm (3.46 in) C × 203 mm (7.99 in) S
Khối lượng: 2.4 kg (84.7 oz)
Phụ kiện:

Dây nguồn × 1
Hướng dẫn sử dụng × 1
CD-R (bao gồm các lệnh PC và phần mềm mẫu) × 1

IM3523_IM3523E16-1YM
