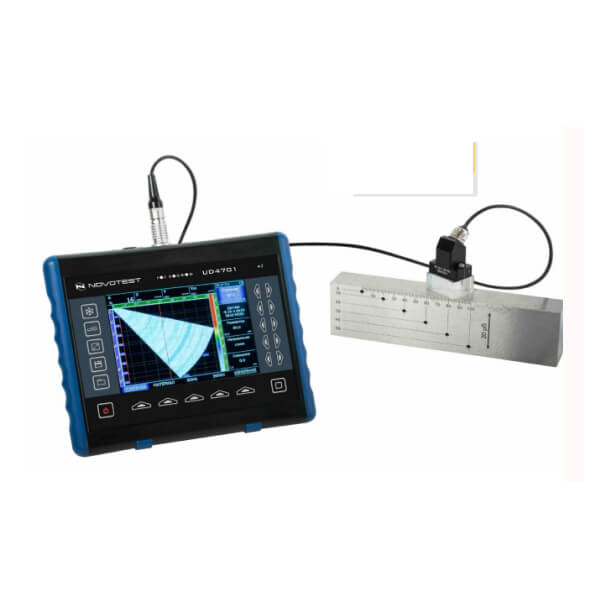

Máy dò khuyết tật Novotest UD4701

Mô tả

Tính năng

• PA 16 kênh với xử lý tín hiệu C-SAFT / TFM
• Chế độ phát hiện lỗ hổng thông thường
• Chế độ TOFD
• Thời lượng pin lên tới 10-12 giờ
• Thay đổi bảng màu của màn hình để xem và điều kiện ánh sáng: Có
• Xử lý hình ảnh trên màn hình sau khi đóng băng miễn phí trên màn hình: Xử lý và phân tích đầy đủ tính năng
• Hỗ trợ cho tiêu chuẩn kiểm tra mối hàn AWS D1.1: Có, với tính toán tự động D1.1 Tỷ lệ
• So sánh với tín hiệu tham chiếu đã lưu: Tự động trong toàn bộ dải khuếch đại
• Ước tính kích thước của các khuyết tật trong chế độ dò lỗ hổng cổ điển: Sơ đồ ADD tích hợp
• Đo biên độ:
• Theo tỷ lệ phần trăm chiều cao của màn hình
• Tính bằng dB so với mức ngưỡng trong
• vùng
• Tính bằng dB so với tín hiệu tham chiếu,
• Bằng DAC
• Báo động khiếm khuyết tự động: Ánh sáng, âm thanh
• Hiển thị đồng thời các tín hiệu trên màn hình ở chế độ PR ở chế độ thủ công:
• S-scan
• А-scan + S-scan,
• А-scan + B-scan,
• S-scan + B-scan,
• А-scan + S-scan + B-scan
• Xác định kích thước tuyến tính giữa các gương phản xạ trong S-scan: Bằng hai điểm đánh dấu, đặt thủ công hoặc tự động
• Tính toán tọa độ của các gương phản xạ trên S-scan: Tự động trong toàn bộ dải S-scan,
• sử dụng mô hình toán học của lăng kính trong
• bộ nhớ của máy dò lỗ hổng, độ chính xác của
• xác định tọa độ đến 0,1mm
• Thuật toán tìm khiếm khuyết trong
• Vùng thử nghiệm: Tự động về biên độ tối đa của tín hiệu trong vùng, tự động ở mức tối đa
• biên độ của tín hiệu trên chùm tia được chọn,
• thủ công
• Vùng điều khiển: Vùng hình chữ nhật để phân bổ một phần tín hiệu trên quét S với độ chính xác của việc đặt ranh giới thành các vùng miền thời gian độc lập 0,1mm 2
• Hiển thị tín hiệu trên màn hình
• (trực quan hóa): А-scan, B-scan, С-scan, D-scan, S-scan, L-scan, TOFD
• Lọc tín hiệu số: Có
• Lọc tín hiệu tương tự: Có
• Phím bổ sung + dB 6
• Giảm xóc điện của bộ chuyển đổi để tăng độ phân giải 25, 50, 600
• Dải điều khiển đạt được 100 dB, ở bước 0,5, 1, 2, 6 dB
• Bộ khuếch đại: Băng thông rộng: 0,1-20 MHz, với tùy chọn bộ lọc băng tần hẹp
• B-Scan: Hiển thị hình học mối hàn thực (True-to-
• hình ảnh hình học)
• Sử dụng TOFD: TOFD một kênh với ghi âm bằng
• đường thăm dò hoặc thời gian
• Sử dụng máy quét:
• Bất kỳ máy quét 2 trục nào có bộ mã hóa quang học, quét trong bộ nhớ của thiết bị, phân tích quét trong thiết bị và trong một phần mềm phân tích đặc biệt
• Nhà thiết kế hình học hàn nối: Trình trợ giúp tích hợp, hiển thị đường cắt trên hình ảnh quét
• Tự động hiệu chuẩn vận tốc siêu âm: Có
• Tự động hiệu chuẩn dải điều khiển cho độ dày đường may nhất định: Có
• Tần suất lặp lại: Được đặt tự động tùy thuộc vào các tham số đã đặt
• Âm xung: Biên độ xung vô tuyến 50 V, với số chu kỳ có thể điều chỉnh (0,5-5)
• Dải tốc độ: 100 – 10 000 m / s
• Chế độ quét: S-scan (quét ngành), L-scan (quét tuyến tính với góc không đổi)
• Quét
• tối thiểu: 0 – 5 mm
• Tối đa: 0 – 3200 mm (tùy thuộc vào hoạt động
• chế độ và bộ chuyển đổi)
• Ở bước 0,1, 1, 5, 10 mm
• Tự động hiệu chỉnh độ trễ trong lăng kính: Với khối hiệu chuẩn V-2 từ gương phản xạ, hiệu chuẩn bộ chuyển đổi TOFD
• Cân bằng độ nhạy theo chiều sâu: TVG, lên tới 10 dB / s, với độ chính xác 0,01 dB / ss
• Căn chỉnh độ nhạy ở các góc trong khi quét: Hiệu chỉnh 2D (độ sâu 10 dòng, 20 điểm cho hiệu chỉnh góc mỗi góc)
• Điều chỉnh góc quét góc: Từ 0,3 đến 2 độ
• Điều chỉnh khẩu độ làm việc: 4, 8 và 16 yếu tố làm việc đồng thời
• Điều chỉnh các tham số FR của bộ chuyển đổi: Tự động từ bộ nhớ không bay hơi của thiết bị
• Thuật toán xử lý tín hiệu: Tập trung tín hiệu số bằng phương pháp C-SAFT / TFM
• Loại PHA được sử dụng: Bất kỳ PA 16 kênh cổ nào
