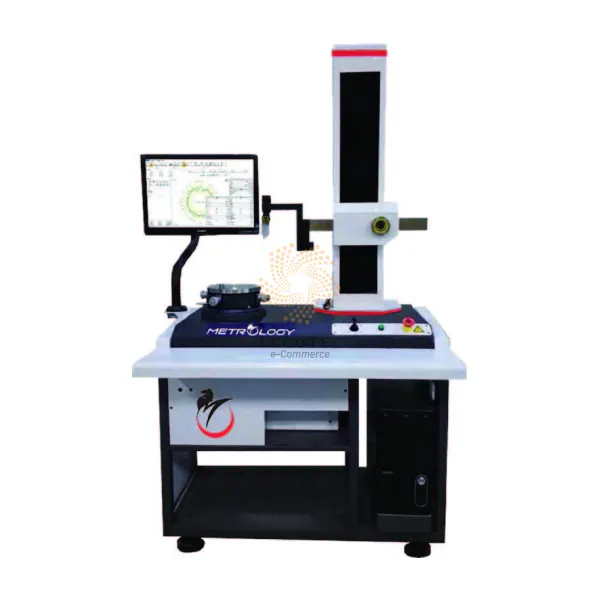

Máy đo độ tròn Metrology RMI-D420
CHỨC NĂNG ĐO
- Đánh giá: Độ tròn, độ đồng tâm, độ đồng trục, độ song song, độ vuông góc, độ phẳng, đường chạy hướng tâm đơn, đường chạy trục đơn
- Khả năng phân tích: Phân tích phổ, tự động loại bỏ khe hở/gờ, phân tích dạng sóng
- Đánh giá độ tròn (4 phương pháp): Phương pháp vùng nhỏ nhất (MZC), hình vuông nhỏ nhất (LSC), đường tròn ngoại tiếp nhỏ nhất (MCC) và đường tròn nội tiếp lớn nhất (MIC)
- Bánh răng lọc độ tròn: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr, 15-100upr, 15-500upr, 2-15upr
- Biểu thức lọc: Gaussian (tiêu chuẩn ISO), Độ phóng đại: phạm vi đầu vào 1-100000
THÔNG SỐ KỸ THUẬT
| Bàn đo | Loại ổ trục | Ổ trục có tích khí |
| Độ chính xác khi quay | (0.025+6H/10000)µm | |
| Tốc độ quay | 6 rpm | |
| Đường kính bàn điều chỉnh | 180 mm | |
| Tải trọng | 15 kg | |
| Đường kính bàn quay | 420 mm | |
| Đường kính tối đa của vật mẫu | 250 mm | |
| Trục Z | Hành trình ngang | 320 mm (bằng điện) |
| Chiều sâu nhận diện tối đa | 100 mm (đường kính trong tối thiểu: 30 mm) | |
| Trục X | Hành trình ngang | 150 mm (thủ công) |
| Sự lồi ra | 25 mm | |
| Đầu dò | Thiết bị chuyển đổi | Cảm biến mạng lưới vòng tròn |
| Chu vi điểm lấy mẫu | 4096 điểm | |
| Loại cảm biến | Cảm biến cảm ứng | |
| Dải cảm biến | ±300µm | |
| Độ phẩn giải cảm biến | 0.001µm | |
| Môi trường hoạt động | Nguồn rung động | Không có |
| Nguồn cấp | AC 220 V±10%, 50 Hz | |
| Nhiệt độ | Nhiệt độ bên trong: 12°C-26°C, Nhiệt độ lí tưởng: 20±2°C | |
| Độ ẩm | <60% | |
| Nguồn cấp khí | Áp suất khí máy nén khí: 0.5-0.8 Mpa | |
| Lưu lượng khí máy nén khí: ≥0.2 m³/phút | ||
| Điểm sương áp suất khí tại đầu vào thiết bị: ≤l0°C | ||
| Máy dò dầu: ≤0.5 mg/m³ | ||
| SOLID ≤3µm | ||
| Cấu tạo của các hạt rắn: ≤5mg/m³ | ||
| Trọn bộ giao hàng | Máy chính, Máy tính kèm phần mềm, Đầu đo, Cảm biến, Mâm cặp ba hàm, Thiết bị điều chỉnh áp suất phun sương khử dầu mỡ, Khối hiệu chuẩn | |
