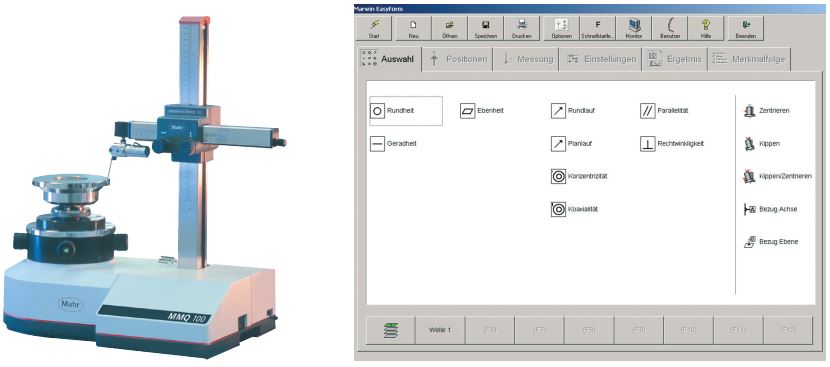

Máy đo độ tròn loại nhỏ MarForm MMQ 100

Formtester	MMQ 100;	MMQ 150	MMQ 200	MMQ 400-2 Z=350 mm X=180 mm	MMQ 400-2 Z=500 mm X=280 mm	MMQ 400-2 Z=900 mm X=280 mm
Thiết bị đo độ tròn, trục C
Sai lệch độ tròn (µm + µm / mm chiều cao đo) **	0,05 + 0,0006	0,03 + 0,0006	0,03 + 0,0006	0,02 + 0,0005	0,02 + 0,0005	0,02 + 0,0005
Sai lệch độ tròn (µm + µm / mm chiều cao đo) *	0,025 + 0,0003	0,015 + 0,0003	0,015 + 0,0003	0,01 + 0,00025	0,01 + 0,00025	0,01 + 0,00025
Độ lệch Axial run-out (bán kính đo µm + µm / mm) **	0,04 + 0,0006	0.4 + 0.0006	0,04 + 0,0006	0,04 + 0,0002	0,04 + 0,0002	0,04 + 0,0002
Độ lệch Axial run-out (bán kính đo µm + µm / mm) *	0,02 + 0,0003	0.02 + 0.0001	0,02 + 0,0001	0,02 + 0,0001	0,02 + 0,0001	0,02 + 0,0001
Bàn căn giữa nghiêng
Bàn căn giữa nghiêng	thủ công	thủ công	thủ công	thủ công/tự động	thủ công/tự động	tự động
Đường kính bàn soi	160	160	160	285	285	285
Khả năng tải của bàn, căn giữa (N)	200	200	200	600	600	400
Tốc độ (rpm) 50 Hz / 60 Hz	5/6	1-15	1-15	0.2-15	0.2-15	0.2-15
Thiết bị đo độ thẳng đứng, trục Z
Bước định vị (mm), trục X	300, thủ công	–	–	–	–	–
Định vị trục Z	thủ công	–	–	–	–	–
Bước đo, có động cơ (mm), trục Z	–	250	250	350	500	900
Sai lệch độ thẳng / bước đo 100 mm (µm) **, trục Z	–	0.4	0.15	0.15	0.15	0.15
Sai lệch độ thẳng / tổng bước đo (µm) **, trục Z	–	1	0.3	0.3	0.4	0.9
Sai lệch song song trục Z- / C theo hướng dò tìm (µm)	–	1	0.5	0.5	0.8	2
Tốc độ đo (mm / s), trục Z	–	0.5-30	0.5-30	0,1-30	0,1-30	0,1-30
Tốc độ định vị (mm / s), trục Z	–	0.5-50	0.5-100	0.5-100	0.5-100	0.5-100
Thiết bị đo độ thẳng ngang, trục X
Bước định vị (mm), trục X	180, thủ công	150, có động cơ	150, có động cơ	–	–	–
Bước đo, có động cơ (mm), trục X	–	–	–	180	280	280
SaI lệch độ thẳng / bước đo 100 mm (µm) **, trục X	–	–	–	0.4	0.8	0.8
Sai lệch độ thẳng / tổng bước đo (µm) **, trục X	–	–	–	0.8	1.5	1.5
Độ vuông góc trục X-/C (µm)	–	–	–	1	2	2
Tốc độ định vị (mm/s), trục X	–	0.5-30	0.5-30	0.5-30	0.5-30	0.5-30
Tốc độ đo (mm/s), trục X	–	–	–	0,5-10	0,5-10	0,5-10

*Giá trị là độ lệch tối đa từ vòng tròn tham chiếu LSC, lọc 15 lần độ sóng/vòng quay.

** Tất cả các giá trị đều tuân theo DIN ISO 1101 ở 20 ° C ± 1 ° C trong môi trường trung tính với rung động, bộ lọc 15 lần độ sóng/vòng quay LSC hoặc 2,5 mm LSS, 5 vòng/phút hoặc 5 mm/s và cánh tay dò tiêu chuẩn với đường kính đầu bi là 3 mm. Sử dụng kỹ thuật tách lỗi để đạt đến tiêu chuẩn. Với số lượng các tùy chọn khác nhau có sẵn, chỉ có một số máy được mô tả ở đây bằng ví dụ.

Phiên bản

MMQ 100 với EasyForm là một hệ thống đánh giá dựa trên PC chạy bằng Windows® 7. Nó cung cấp các báo cáo màu có ý nghĩa với phần mềm thân thiện với người dùng để đánh giá dung sai hình thức và vị trí (DIN ISO 1101): độ tròn, độ tròn trong các mặt cắt, độ chảy hướng tâm, độ chảy dọc trục, độ đồng tâm, độ đồng trục, độ phẳng (1), độ thẳng (1), độ song song (1) ), độ vuông góc (1).
