Mô tả

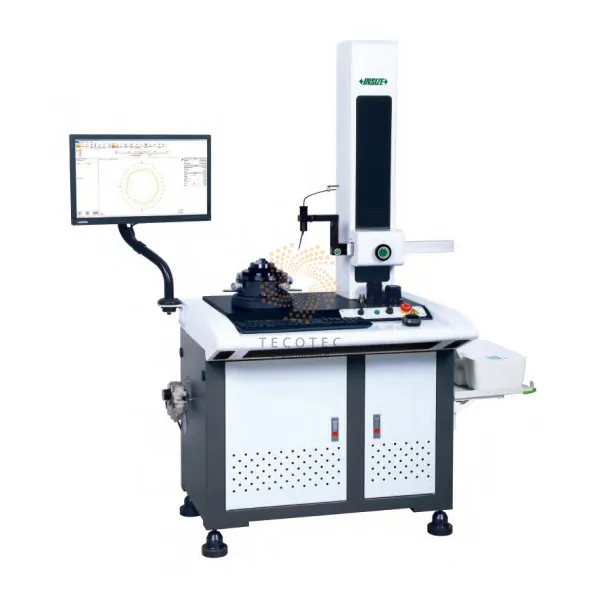

Máy đo độ tròn Insize RCT-RA260
- Có thể đo độ tròn, độ đồng trục, độ đồng tâm, độ phẳng, biên dạng hướng tâm, biên dạng dọc trục, độ song song và độ vuông góc.
- Phân tích phổ, tự động loại bỏ khe hở/gờ, phân tích dạng sóng.
- 4 phương pháp đánh giá độ tròn: phương pháp diện tích nhỏ nhất, phương pháp bình phương nhỏ nhất, phương pháp đường tròn nội tiếp nhỏ nhất, phương pháp đường tròn nội tiếp lớn nhất.
- Bộ lọc đo: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr, 15-100upr, 15-500upr, 2-15upr
- Hình thức bộ lọc: Gauss (tiêu chuẩn ISO)
- Cung cấp đi kèm phần mềm để đo lường, phân tích, xuất dữ liệu, v.v.
- Đầu dò
– Dải đo: ±300 µm
– Độ phân giải: 0.001 µm
– Độ chính xác tuyến tính: 0.25% - Đầu cảm ứng Ruby
– Kích thước: Ø2 x 10 mm
– Hướng: 2 hướng
– Góc điều chỉnh: ±45° - Trục X
– Hành trình: 165 mm
– Dải đo quá mức: 25 mm
– Chế độ truyền động: Bằng tay - Trục Z
– Chế độ truyền động: Mô tơ
– Hàng trình: 320 mm
– Tốc độ di chuyển: 0.5~10 mm/s - Bàn xoay
– Độ chính xác khi quay: (0.025+6H/10000) µm cho H≤20 mm (H là chiều cao đo tính bằng mm)
– Tốc độ xoay: 6 rpm
– Đường kính đo tối đa: 260 mm
– Đường kính phôi tối đa (đường kính quay): 400 mm - Trục quay
– Độ chính xác quay xuyên tâm: ±0.0125 µm
– Độ chính xác biên dạng theo trục: ±0.05 µm - Bàn 3D có thể điều chỉnh
– Đường kính: 180 mm
– Phạm vi điều chỉnh tâm: ±3 mm
– Phạm vi điều chỉnh mức độ: ±2°
– Trọng lượng tải: 20 kg - Bàn đá granite: 700 x 500 mm
- Ê tô đa năng có mâm cặp
– Đường kính tay nắm bên ngoài: Ø1~Ø81 mm
– Đường kính tay nắm bên trong: Ø31~Ø70 mm - Bộ lọc khí
– Dải áp suất: 0~0.8 mpa
– Độ chính xác loại bỏ sương dầu: 0.01 µm
– Nồng độ sương dầu: 0.5 mg/m³ - Kích thước (D x R x C): 1300 x 795 x 1715 mm
- Nguồn cấp: 220±10% V, 50 Hz
- Công suất: 500 W
- Trọng lượng: 320 kg
- Bao gồm:
– Máy chính x 1
– Đầu dò (với đầu cảm ứng Ruby) x 1 (mỗi thứ 1 cái)
– Khối chuẩn x 1
– Ê tô đa năng có mâm cặp x 1
– Mặt bàn đo 3D x 1
– Bàn xoay x 1
– Máy tính x 1
– Phần mềm x 1 bộ
– Máy in x 1
– Bộ lọc khí x 1 bộ
– Máy sấy x 1
– Dụng cụ cài đặt x 1 bộ
