Mô tả

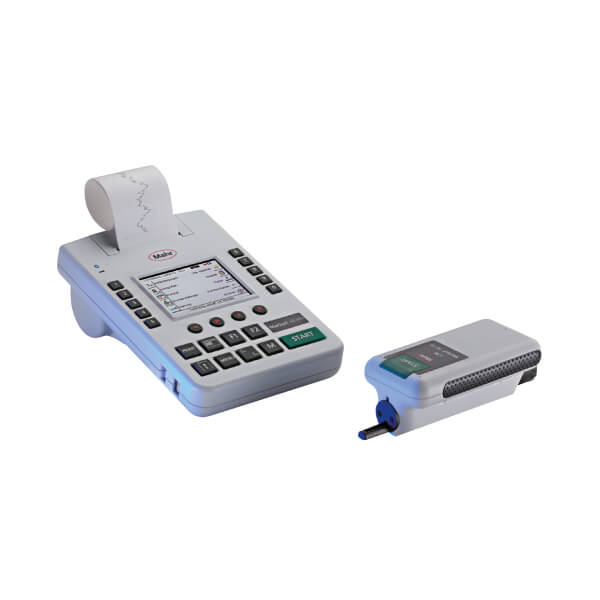

Máy đo độ nhám cầm tay MarSurf M 300
Ứng dụng:
- Dùng cho trục và các chi tiết khung, vỏ
- Dùng cho các máy lớn
- Dùng cho phôi lớn
- Dùng cho các bộ phận được xay và tiện
- Để sử dụng trên các thành phần mài và giũa
- Trên dây chuyền sản xuất hoặc trực tiếp trên máy; lý tưởng để kiểm tra nhanh độ nhám bề mặt của phôi trong hoặc trên máy.
Thông số kỹ thuật
| Mã đặt hàng | 6910401 | 6910411 | |
|---|---|---|---|
| Loại sản phẩm | M 300 | ||
| Thông số độ nhám | Ra, Rz (Ry (JIS) tương đương với Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) tương đương với Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv | ||
| Thang đo ngang | tùy thuộc vào điểm cắt | ||
| Nội dung ghi | Kết quả R-profile, MRK,P-profile (MOTIF) | ||
| Đầu tiếp xúc | 2 μm | 5 μm | |
| LCD | Màn hình độ tương phản cao, 3.5“, 320 x 240 pixel | ||
| In | ghi chép tự động hoặc bằng tay kèm thời gian | ||
| Máy in | In nhiệt, 384 điểm / hàng ngang, 20 ký tự / dòng | ||
| Tốc độ in | 6 dòng / giây tương ứng với khoảng 25 mm / giây (1 “/ s) | ||
| Giấy in nhiệt | Đường kinh 40.0mm-1.0mm, rộng 57.5 mm-0.5mm, có lớp bảo vệ | ||
| Chức năng hiệu chuẩn | dynamic | ||
| Mật khẩu bảo vệ | có | ||
| Chức năng khoá cài đặt thiết bị | có | ||
| Ngôn ngữ: | Anh, Đức, Pháp, Ý, Tây Ban Nha, Bồ Đào Nha, Hà Lan, Thụy Điển, Czech, Ba Lan, Nga , Nhật, Trung Quốc, Hàn Quốc, Thổ Nhĩ Kỳ | ||
| Quản lí nguồn | có | ||
| Kết nối | drive unit, power pack, USB, MarConnect | ||
| Giao diện dữ liệu: | RS232C, USB, Digimatic, USB A | ||
| Độ ẩm tương đối | 30 % đến 85 % | ||
| Cấp bảo vệ | M 300 = IP 42, RD 18 = IP 40 | ||
| Dải nhiệt độ vận hành | +5 °C to +40 °C | ||
| Dải nhiệt độ hoạt động của bộ nhớ | –15 °C to +55 °C | ||
| Nguồn cấp | Pin NiMH, dung lượng khoảng 1000 phép đo (tùy thuộc vào số lượng và độ dài của bản in), bộ nguồn bổ trợ với ba phích cắm chính, cho điện áp đầu vào từ 90 V đến 264 V | ||
| Kích thước bộ truyền động (L x W x H) | 130 mm x 70 mm x 50 mm | ||
| Kích thước máy đo (L x W x H) . | 190 mm x 140 mm x 75 mm | ||
| Trọng lượng | kg | 4,1 | |
| Phương pháp đo | đầu tiếp xúc | ||
| Đầu dò | đầu dò cảm ứng trượt | ||
| Dải đo | mm | 350 μm, 180 μm, 90 μm (tự động bật/tắt) | |
| Độ phân giải | 8 nm | ||
| Bộ lọc theo tiêu chuẩn ISO/JIS | Gauß-Filter, Ls-Filter | ||
| Điểm ngắt theo tiêu chuẩn ISO/JIS | 0,25 mm, 0,8 mm, 2,5 mm | ||
| Số n của chiều dài lấy mẫu theo ISO/JIS | có thể lựa chọn 1-5 | ||
| Hành trình ngắn theo ISO/JIS | có thể lựa chọn | ||
| Chiều dài ngang Lt theo ISO/JIS | 1,75 mm, 5,6 mm, 17,5 mm | ||
| Chiều dài ước lượng theo ISO/JIS | 1.25 mm, 4 mm, 12.5 mm | 1,25 mm, 4 mm, 12,5 mm | |
| Tốc độ tiếp xúc | 0.5 mm/s | ||
| Lực đo | N | Khoảng 0.7 mN | |
| Khối lượng bộ truyền động | Khoảng. 300 g | ||
| Khối lượng máy đo | khoảng 1 kg | ||
- MarSurf 300, thiết bị đo độ nhám cầm tay đầu tiên có tùy chọn kết nối không dây (Bluetooth) giữa thiết bị đánh giá và thiết bị truyền động.
- Kết nối không dây bluetooth
- Dễ sử dụng, với màn hình màu có độ phân giải cao và hướng dẫn sử dụng kiểu ATM
- Tiêu chuẩn tích hợp trong bộ truyền động
- Dải đo lớn, 350 µm
- Tự động phát hiện biên dạng và lựa chọn tương ứng từ bộ lọc và chiều dài ngang phù hợp với tiêu chuẩn
- Bộ nhớ tích hợp cho kết quả đo lên đến 40.000 phép đo và 30 cấu hình
- 16 ngôn ngữ (bao gồm 3 ngôn ngữ Châu Á)
- Tích hợp máy in đồ họa nhiệt với chất lượng in cao
- In R-profile thông qua máy in đồ họa nhiệt
- Bản in được in bằng cách nhấn nút hoặc in tự động
- Truyền dữ liệu kết quả và cấu hình qua giao diện USB đến PC của bạn
- Tích hợp bộ nhớ lưu trữ kết quả
- Dung sai định lượng
- In R profile (ISO/ASME/JIS), P profile (MOTIF)
- Thiết lập các đường giao nhau không đối xứng để tính toán số lượng đỉnh
- Có thể lựa chọn đơn vị đo (μm / μin) và tiêu chuẩn (ISO / JIS / ASME / MOTIF)
- Có thể chọn độ dài lấy mẫu và điểm cắt ngắn
- Chức năng khóa cài đặt thiết bị
- Tích hợp pin
- Bộ đổi nguồn AC với các bộ chuyển đổi phích cắm quốc tế có thể hoán đổi cho nhau
- Ghi lại ngày hoặc giờ của phép đo
- Thích hợp để sử dụng với trạm đo tĩnh
- Để sử dụng với phạm vi đầu dò PHT
- Phần mềm MarSurf PS1/M300 Explorer để ghi lại các phép đo
- Cung cấp với
- Thiết bị đánh giá M 300 thiết bị truyền động RD 18 tích hợp tiêu chuẩn đo độ nhám
- Tiêu chuẩn pick-up PHT 6–350/2μm
- Nguồn sạc với 3 bộ chuyển đổi
- Phụ kiện điều chỉnh độ cao
- Bảo vệ cảm biến
- Bảo vệ cảm biến với khối V mặt lăng trụ
- 2 usb
- 1 cuộn giấy in nhiệt
- Dây đeo
- Hộp đựng
- Chứng chỉ hiệu chuẩn của Mahr
- Hướng dẫn sử dụng
Máy đo độ nhám cầm tay MarSurf M 300
Phụ kiện
| Mã đặt hàng | Mô tả sản phẩm | Loại sản phẩm |
|---|---|---|
| 6850540 | Cảm biến mở rộng 80 mm | PHT (80 mm) |
| 6111520 | Đầu dò tiêu chuẩn | PHT 6–350 |
| 6111526 | Đầu dò tiêu chuẩn 5 μm | PHT 6–350/ 5μm |
| 6111527 | Đầu dò tiêu chuẩn 10 μm | PHT 6–350/ 10μm |
| 6111521 | Đầu dò cho lỗ có đường kính lớn hơn 3 mm | PHT 3–350 |
| 6111524 | Đầu dò cho rãnh | PHT 11–100 |
| 6111525 | Đầu dò cho bề mặt lồi và lõm | PHTR–100 |
| 6111522 | Đầu dò cho cạnh bánh răng | PHTF 0.5–100 |
| 6111523 | Đầu dò cho tấm kim loại | PT 150 |
| 6850715 | Bảo vệ cảm biến với đầu khối V, bằng thép | PHT-ts4 |
| 6850541 | Bộ chuyển đổi | PHT AQ |
| 6850542 | Gá đỡ khối V | PS1 php |
| 6910203 | Mặt khối V | PS1 / RD18 |
| 7028530 | Bảo vệ cảm biến với đầu khối V, bằng nhựa | PHT-ts3 |
| 6910201 | Gá cho MarSurf PS1/RD18 trên đế đo ST | |

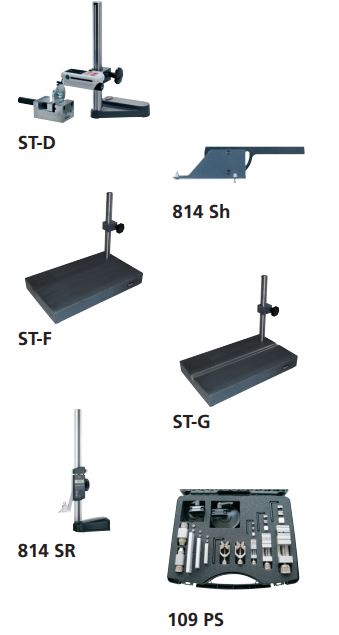

| 6710803 | Đế gá 300 mm bằng gang | ST-D |
| 6710806 | Đế gá 300 mm mặt đá granite | ST-F |
| 6710807 | Đế gá 300 mm với mặt đá granite và đầu T-slot | ST-G |
| 2247086 | Giá đỡ có thể điều chỉnh để kết nối với 814 SR | 814 Sh |
| 4426100 | Dụng cụ đo chiều cao | 814 SR |
| 4426101 | Dụng cụ đo chiều cao | 814 SR |
| 4102357 | Cáp kết nối dữ liệu USB | 16 EXu |
| 4102410 | Cáp kết nối dữ liệu RS232C | 16 EXr |
| 4102915 | Cáp dữ liệu điện tử | 16 EWd |
| 6710401 | Khối V | PP |
| 6710604 | Mỏ kẹp song song | PPS |
| 6710529 | XY Table | CT 120 |
| 4246819 | Ê tô loại nhỏ, theo bộ | 109 PS |
| 6910205 | Phần mềm đánh giá | SW PS1/M300 Ex-plorer |
| 6299054 | Phần mềm đánh giá | SW XR 20 |
| 6820420 | Tiêu chuẩn độ nhám với chứng chỉ hiệu chuẩn từ Mahr | PRN 10 |
| 6820601 | Tiêu chuẩn hình học với biên dạng rãnh hình sin | PGN 3 |
| 6820602 | Tiêu chuẩn hình học với biên dạng rãnh hình sin | PGN 1 |
| 6820605 | Tiêu chuẩn hình học với biên dạng rãnh hình sin | PGN 10 |
| 2240360 | PRN 10-2N – Tương tự như trên nhưng không có chứng chỉ, có thể truy nguyên về NIST bằng cách sử dụng đầu dò 2 μm | |
| 2249863 | PRN 105N – Tương tự như trên nhưng không có chứng chỉ, có thể truy nguyên về NIST bằng cách sử dụng đầu dò 5 μm | |
| 2252018 | PRN 10-10N – Tương tự như trên nhưng không có chứng chỉ, có thể truy nguyên về NIST bằng cách sử dụng đầu dò 10 μm |
