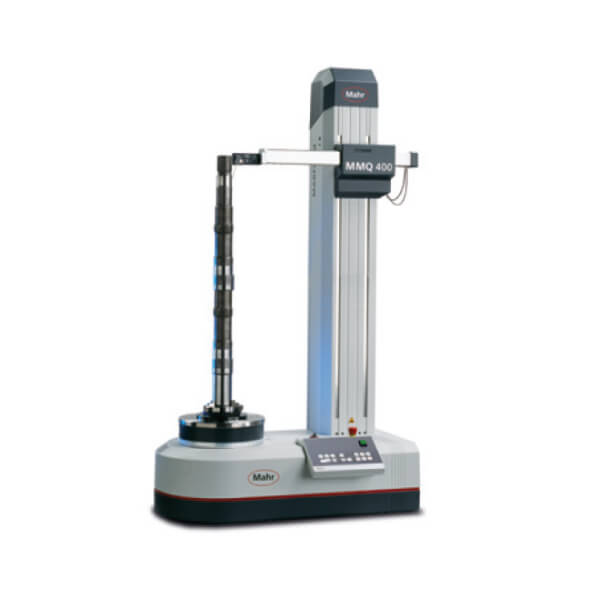

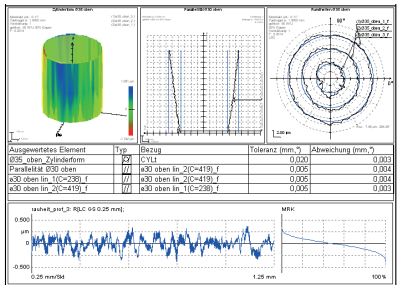

Máy đo biên dạng tròn đa năng MarForm MMQ 400
Các mô-đun khác nhau có sẵn mà MarForm MMQ 400 có thể được chuẩn bị một cách tối ưu cho các yêu cầu của bạn:
| Formtester | MMQ 100; | MMQ 150 | MMQ 200 | MMQ 400-2 Z=350 mm X=180 mm | MMQ 400-2 Z=500 mm X=280 mm | MMQ 400-2 Z=900 mm X=280 mm |
|---|---|---|---|---|---|---|
| Thiết bị đo độ tròn, trục C | ||||||
| Sai lệch độ tròn (µm + µm / mm chiều cao đo) ** | 0,05 + 0,0006 | 0,03 + 0,0006 | 0,03 + 0,0006 | 0,02 + 0,0005 | 0,02 + 0,0005 | 0,02 + 0,0005 |
| Sai lệch độ tròn (µm + µm / mm chiều cao đo) * | 0,025 + 0,0003 | 0,015 + 0,0003 | 0,015 + 0,0003 | 0,01 + 0,00025 | 0,01 + 0,00025 | 0,01 + 0,00025 |
| Độ lệch Axial run-out (bán kính đo µm + µm / mm) ** | 0,04 + 0,0006 | 0.4 + 0.0006 | 0,04 + 0,0006 | 0,04 + 0,0002 | 0,04 + 0,0002 | 0,04 + 0,0002 |
| Độ lệch Axial run-out (bán kính đo µm + µm / mm) * | 0,02 + 0,0003 | 0.02 + 0.0001 | 0,02 + 0,0001 | 0,02 + 0,0001 | 0,02 + 0,0001 | 0,02 + 0,0001 |
| Bàn căn giữa nghiêng | ||||||
| Bàn căn giữa nghiêng | thủ công | thủ công | thủ công | thủ công/tự động | thủ công/tự động | tự động |
| Đường kính bàn soi | 160 | 160 | 160 | 285 | 285 | 285 |
| Khả năng tải của bàn, căn giữa (N) | 200 | 200 | 200 | 600 | 600 | 400 |
| Tốc độ (rpm) 50 Hz / 60 Hz | 5/6 | 1-15 | 1-15 | 0.2-15 | 0.2-15 | 0.2-15 |
| Thiết bị đo độ thẳng đứng, trục Z | ||||||
| Bước định vị (mm), trục X | 300, thủ công | – | – | – | – | – |
| Định vị trục Z | thủ công | – | – | – | – | – |
| Bước đo, có động cơ (mm), trục Z | – | 250 | 250 | 350 | 500 | 900 |
| Sai lệch độ thẳng / bước đo 100 mm (µm) **, trục Z | – | 0.4 | 0.15 | 0.15 | 0.15 | 0.15 |
| Sai lệch độ thẳng / tổng bước đo (µm) **, trục Z | – | 1 | 0.3 | 0.3 | 0.4 | 0.9 |
| Sai lệch song song trục Z- / C theo hướng dò tìm (µm) | – | 1 | 0.5 | 0.5 | 0.8 | 2 |
| Tốc độ đo (mm / s), trục Z | – | 0.5-30 | 0.5-30 | 0,1-30 | 0,1-30 | 0,1-30 |
| Tốc độ định vị (mm / s), trục Z | – | 0.5-50 | 0.5-100 | 0.5-100 | 0.5-100 | 0.5-100 |
| Thiết bị đo độ thẳng ngang, trục X | ||||||
| Bước định vị (mm), trục X | 180, thủ công | 150, có động cơ | 150, có động cơ | – | – | – |
| Bước đo, có động cơ (mm), trục X | – | – | – | 180 | 280 | 280 |
| SaI lệch độ thẳng / bước đo 100 mm (µm) **, trục X | – | – | – | 0.4 | 0.8 | 0.8 |
| Sai lệch độ thẳng / tổng bước đo (µm) **, trục X | – | – | – | 0.8 | 1.5 | 1.5 |
| Độ vuông góc trục X-/C (µm) | – | – | – | 1 | 2 | 2 |
| Tốc độ định vị (mm/s), trục X | – | 0.5-30 | 0.5-30 | 0.5-30 | 0.5-30 | 0.5-30 |
| Tốc độ đo (mm/s), trục X | – | – | – | 0,5-10 | 0,5-10 | 0,5-10 |
*Giá trị là độ lệch tối đa từ vòng tròn tham chiếu LSC, lọc 15 lần độ sóng/vòng quay.
** Tất cả các giá trị đều tuân theo DIN ISO 1101 ở 20 ° C ± 1 ° C trong môi trường trung tính với rung động, bộ lọc 15 lần độ sóng/vòng quay LSC hoặc 2,5 mm LSS, 5 vòng/phút hoặc 5 mm/s và cánh tay dò tiêu chuẩn với đường kính đầu bi là 3 mm. Sử dụng kỹ thuật tách lỗi để đạt đến tiêu chuẩn. Với số lượng các tùy chọn khác nhau có sẵn, chỉ có một số máy được mô tả ở đây bằng ví dụ.
