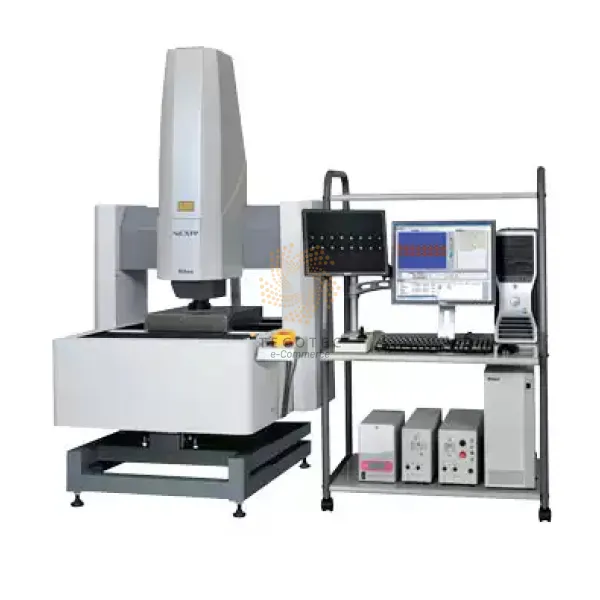

Máy đo 3D CNC Nikon NEXIV VMZ-K3040 Type-H

Máy đo 3D CNC Nikon NEXIV VMZ-K3040 Type-H - Ảnh 2

Máy đo 3D CNC Nikon NEXIV VMZ-K3040 Type-H

Name: Máy đo 3D CNC Nikon NEXIV VMZ-K3040 Type-H | TECOSTORE.VN
Brand: Nikon
SKU: VMZ-K3040 Type-H
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: VMZ-K3040 Type-H Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: Nikon, VMZ-K3040 Type-H Nikon Thương hiệu: Nikon

Thông số kỹ thuật

Model: Đầu đo độ phóng đại cao
Tiêu kính: Phóng đại - khoảng cách làm việc:
- 15x - 20 mm
- 30x - 5 mm
Quang học đồng tiêu (đo chiều cao diện tích):
- Chiều cao quét tối đa: 1 mm
- Trường nhìn:
  - 15x: 0.8 x 0.6 mm
  - 30x: 0.4 x 0.3 mm
- Độ lặp lại đo chiều cao (2σ):
  - 15x: 0.25 μm
  - 30x: 0.20 μm
- Độ phân giải chiều cao: 0.01 μm
- Trường nhìn:
  - 15x: 1.26 x 0.95 mm đến 0.1 x 0.074 mm
  - 30x: 0.63 x 0.47 mm đến 0.05 x 0.04 mm
- Chiếu sáng: truyền qua và phản xạ đồng trục
- Nguồn sáng: Đèn Led trắng
- Lấy nét tự động: Lấy nét tự động theo tầm nhìn, lấy nét tự động bằng tia laser
Thân chính
- Hành trình XYZ: 300 x 400 x 150 mm
- Tải trọng đảm bảo độ chính xác: 20 kg
- Sai số tối đa cho phép
  - EUX,MPE EUY,MPE: 1.5 + 4L/1000 μm
  - EUXY,MPE: 2.5 + 4L/1000 μm
  - EUZ,MPE: 1 + L/1000 μm
- Nguồn: AC 100 đến 240 V ± 10%, 50/60 Hz
- Công suất tiêu thụ: 10 A đến 5 A
- Điều kiện vận hành: Nhiệt độ: 20° C ± 0.5 K; Độ ẩm: 70% trở xuống
- Tiêu chuẩn đạt được: Chứng chỉ CE (điện áp thấp/EMC/laser)
Kích thước và trọng lượng:
- Thân chính và bàn: 1130 x 1250 x 1970 mm, khoảng 800 kg
- Bộ điều khiển: 190 x 450 x 440 mm, 20 kg
- Khu vực lắp đặt (R x S): 2500 x 1600 mm

Máy đo 3D CNC Nikon NEXIV VMZ-K3040 Type-H
