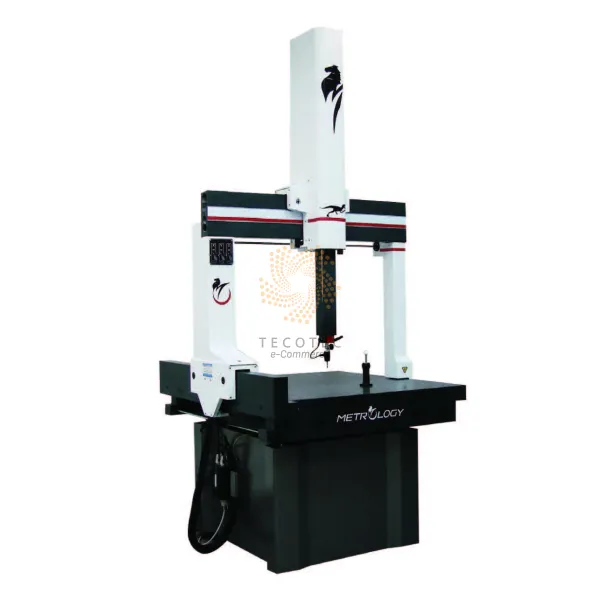

Máy đo 3D CMM thủ công Metrology CMM-7105M

Máy đo 3D CMM thủ công Metrology CMM-7105M - Ảnh 2

Máy đo 3D CMM thủ công Metrology CMM-7105M

Name: Máy đo 3D CMM thủ công Metrology CMM-7105M | TECOSTORE.VN
Brand: Metrology
SKU: CMM-7105M
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: CMM-7105M Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: CMM-7105M Metrology, Metrology Thương hiệu: Metrology

Mô tả

Máy đo 3D CMM thủ công Metrology CMM-7105M

THÔNG SỐ KỸ THUẬT

Dải đo (XYZ)	700 x 1000 x 500 mm
Độ phân giải	0.0005 mm/0.00002″
Độ chính xác	MPE_E: 3.5+L/300µm
Độ lặp lại	MPE_E: 3µm
Cấu tạo máy chính	3 trục bằng đá granit theo chuẩn DIN cấp 00, cấu trúc dạng cầu
Phương thức chuyển động	3 trục với cấu hình điều khiển áp suất không khí FESTO Hệ thống tự làm sạch và lọc không khí nổi SMC
Hệ thống chuyển động	3 trục truyền động trục vít không ren bằng thép crôm có độ chính xác cao
Hệ thống đo lường	3 trục có hệ thống thang đo băng kim loại phản xạ độ chính xác Renishaw
Hệ thống đầu dò (tùy chọn)	1. Renishaw MCP: Đầu dò điện tử kích hoạt thủ công 2. Renishaw MH20I: Đầu dò điện tử kích hoạt bằng tay xoay 360° và chia độ 15° 3. Phụ kiện tiêu chuẩn: đầu đo ruby/thanh nối dài/đầu bi gốm Φ20 mm
Phần mềm đo lường	VISUAL DMIS: Phần mềm đo màn hình đồ họa thủ công 3D mới
Hệ thống phần cứng	Máy tính Dual-Core 2.5 G/Win7/Màn hình LED 21.5″
Kích thước (LxWWxH)	1150 x 1400 x 2400 mm
Khối lượng	800 kg
Tải trọng tối đa	500 Kg
Nguồn cấp khí	0.6~0.8 Mpa
Nguồn cấp	100-240 VAC ±10%, 50-60 HZ
Môi trường vận hành	– Độ ẩm tương đối: <70%RH – Nhiệt độ bảo quản: 15°C – 32°C – Nhiệt độ đo lý tưởng: 18°C – 22°C – Độ ẩm đo lý tưởng: 45% – 65%RH
Phụ kiện tùy chọn	– Đồ gá – Bộ đầu đo – Phần mềm đo lường – Mô đun phần mềm CAD

Máy đo 3D CMM thủ công Metrology CMM-7105M

Máy đo 3D CMM thủ công Metrology CMM-7105M

THÔNG SỐ KỸ THUẬT
