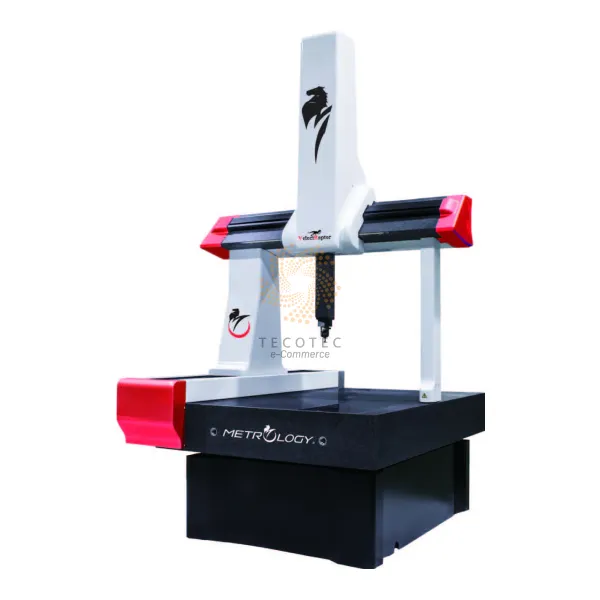

Máy đo 3D CMM CNC Metrology CMM-V564CNC - Ảnh 2

Máy đo 3D CMM CNC Metrology CMM-V564CNC

Name: Máy đo 3D CMM CNC Metrology CMM-V564CNC | TECOSTORE.VN
Brand: Metrology
SKU: CMM-V564CNC
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: CMM-V564CNC Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: CMM-V564CNC Metrology, Metrology Thương hiệu: Metrology

Mô tả

Máy đo 3D CMM CNC Metrology CMM-V564CNC

THÔNG SỐ KỸ THUẬT

Dải đo (XYZ)	500 x 600 x 400 mm
Độ phân giải	0.0001 mm/0.00001″
Độ chính xác	MPE_E: l.5+2L/1000µm
Độ lặp lại	MPE_E: 1.8µm
Cấu tạo máy chính	3 trục bằng đá granit theo chuẩn DIN cấp 00, cấu trúc dạng cầu
Hệ thống chuyển động	3 trục với động cơ điều khiển DC hiệu suất cao USA AMETEK & JAPAN SANYO Hệ thống dây đai đồng bộ USA GATES
Tốc độ điều khiển	Đơn trục: Max 520 mm/giây Gia tốc: Max 1350 mm/S²
Hệ thống nén	3 trục với cấu hình điều khiển áp suất không khí FESTO Hệ thống tự làm sạch và lọc không khí nổi Japan SMC
Hệ thống đo	3 trục có hệ thống thang đo băng kim loại phản xạ độ chính xác Renishaw
Hệ thống đầu dò (tùy chọn)	1. Renishaw MH20I: Đầu dò điện tử kích hoạt bằng tay xoay 360° và chia độ 15° 2. Renishaw RTP20: Đầu dò điện tử kích hoạt bán tự động xoay 360° và chia độ 15° 3. Renishaw PH20MT: Đầu do điện tử kích hoạt tự động xoay 360° và chia độ vô hạn 4. Renishaw PH10T: Đầu dò điện tử kích hoạt tự động xoay 360° và chia độ 7.5° 5. Renishaw PH20: đo lường 5 trục, đầu dò điện tử kích hoạt tự động xoay 360° và chia độ vô hạn 6. Renishaw PH10M+SP25: Đầu dò điện tử quét tự động xoay 360° và chia độ 7.5° 7. Renishaw REVO: hệ thống đầu dò và đo quét 5 trục đa cảm biến 8. Phụ kiện tiêu chuẩn: bộ đầu đo/thanh nối dài/đầu bi tiêu chuẩn φ25 mm
Hệ thống điều khiển	Hệ thống điều khiển Renishaw UCC
Phần mềm đo	RATIONAL DMIS CAD: phần mềm đo lường màn hình đồ họa 3D tự động mới
Phần cứng	Máy tính Dual-Core 2.5 G/Win 10/Màn hình LED 22″
Kích thước	1100 x 1400 x 2300 mm
Khối lượng	900 Kg
Tải trọng tối đa	500 Kg
Nguồn cấp khí	0.6 – 0.8 Mpa
Nguồn cấp	100-240 VAC ±10%, 50-60 HZ
Môi trường vận hành	– Độ ẩm tương đối: <70%RH – Nhiệt độ bảo quản: 15°C – 32°C – Nhiệt độ đo lý tưởng: 18°C – 22°C – Độ ẩm đo lý tưởng: 45% – 65%RH
Phụ kiện tùy chọn	– Đồ gá – Bộ đầu đo – Giá đỡ thay thế – Môđun cảm biến – Phần mền đo
