Máy CMM đầu đo không xoay Trimos C3

Name: Máy CMM đầu đo không xoay Trimos C3 | TECOSTORE.VN
Brand: Trimos
SKU: C3
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: C3 Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: C3 Trimos, Trimos Thương hiệu: Trimos

Mô tả

Máy CMM đầu đo Trimos C3/C4

C-Line

TRIMOS 3D | MÁY CMM C-LINE

1. GIỚI THIỆU

Dòng sản phẩm mới Trimos C-Line là Máy đo Tọa độ di động thực sự đầu tiên trên thế giới được thiết kế cho xưởng. Dòng sản phẩm này là một phần của nhóm sản phẩm mới TRIMOS 3D

Dễ dàng vận chuyển (hoạt động bằng pin)
Độ chính xác cao sử dụng đầu dò Renishaw TP20
Dễ sử dụng nhờ phần mềm Aberlink
CNC kết hợp với vận hành thủ công
Bổ sung 3D logic cho thiết bị đo chiều cao 1 D / 2D
Được thiết kế để vận hành xưởng
Giao tiếp Ethernet hoặc không dây (WiFi/Bluetooth)

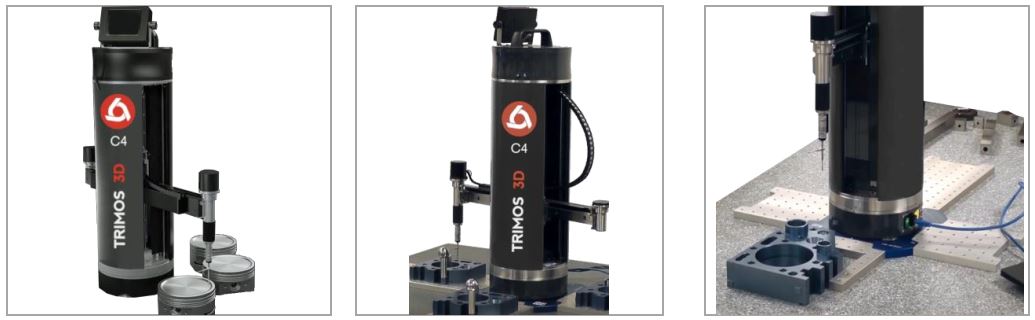

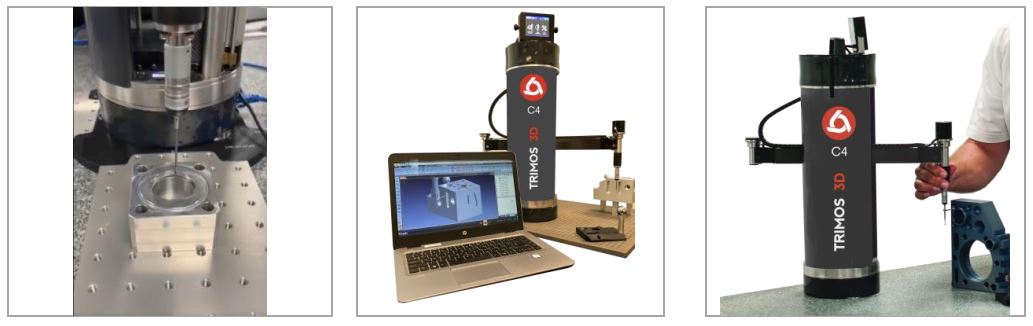

Di động
Với trọng lượng chỉ 13.5 kg, C4 sẽ theo bạn mọi lúc mọi nơi. Bạn không còn phải đưa bộ phận này đến CMM, từ tấm bề mặt, đến bàn trên sàn cửa hàng,… C4 có thể được khắc trực tiếp trong quá trình sản xuất.

Dễ sử dụng
C4 là máy đo CMM điều khiển máy tính cầm tay trực tiếp dễ sử dụng nhất. Được xây dựng với mục đích hạ thấp ngưỡng đào tạo cần thiết để vận hành thành công và thậm chí lập trình một CMM DCC, mọi thành phần, từ cơ khí đến phần mềm, đều được kiểm tra để có trải nghiệm người dùng tối ưu và dễ sử dụng.

Phần mềm
Phần mềm của C-Line được tích hợp sẵn và dễ sử dụng. Được điều khiển thông qua một máy tính màn hình cảm ứng trực quan, dựa trên biểu tượng. Từ các kỹ thuật viên cửa hàng đến các nhà điều hành CMM tận tâm, bất kỳ ai cũng có thể cảm thấy thoải mái khi vận hành chương trình dạy và học lập trình C4.

2. CÁC DÒNG SẢN PHẨM

Máy CMM đầu đo không xoay Trimos C3

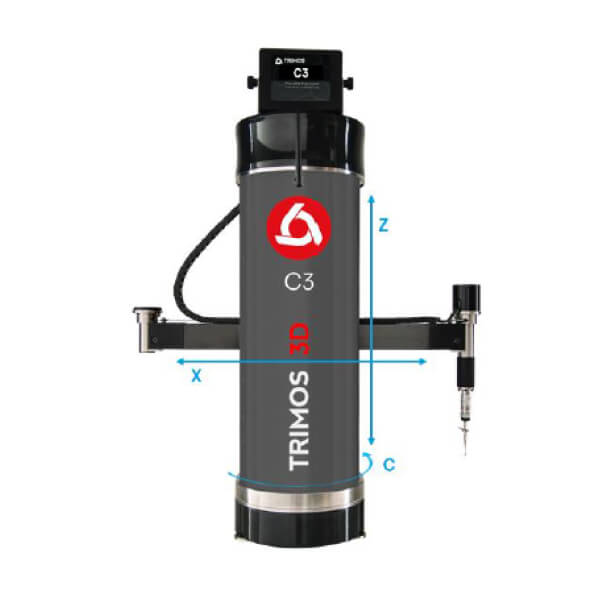

Máy CMM đầu đo không xoay Trimos C3 là mẫu đầu vào của CMM di động mới, có 3 trục được cơ giới hóa (X, C, Z). Nó cho phép các phép đo 3D cơ bản.

Máy CMM đầu đo có thể xoay Trimos C4

Máy CMM đầu đo có thể xoay Trimos C4 là mẫu cao cấp của CMM di động mới. Nó có 4 trục cơ giới. (X, C, Z, P). Cho phép các phép đo hiệu suất cao ở chế độ 3D.

3. DI ĐỘNG VÀ LINH HOẠT

C3 và C4 có thể được cung cấp thiết bị Bluetooth không dây, pin hoặc hai tùy chọn để có tính di động không dây hoàn chỉnh. Khi sử dụng bình thường, thời gian tự động trên pin là 4 giờ.

TRIMOS 3D | MÁY CMM C-LINE

4. LINH KIỆN VÀ PHỤ KIỆN

TRỌN BỘ BAO GỒM

– Máy CMM đầu đo không xoay Trimos C3 hoặc
Máy CMM đầu đo có thể xoay Trimos C4
– Đầu dò Renishaw
– Phần demo
– Pin với bộ sạc
– Hộp đựng

(1) Hệ thống cố định Optinal

Phụ kiện

– Khối kiểm tra / hiệu chuẩn C-Line
– Tấm che bụi C-Line
– Bộ chuyển đổi nguồn AC C-Line
– C-Line trang bị thêm Ethernet sang Bluetooth
– Hộp vận chuyển cho C-Line (không có xốp chèn)
– Chèn bọt cho hộp đựng C-Line
– Bút đầu đo thay thế cho đầu dò C-Line 2 mm
– Mô-đun đầu dò bi C-Line đặc biệt TP20
– Đầu dò C-Line chỉ 2mm theo chiều dọc
– Bóng 6mm, Đầu dò sợi carbon C-Line dài 75mm
– Mô-đun đầu dò bi C-Line 1mm
– Đầu dò C-Line bi chỉ ngang 2mm
– Đồ gá

5. THÔNG SỐ KỸ THUẬT

Kích thước

Đường kính làm việc

C3 & C4

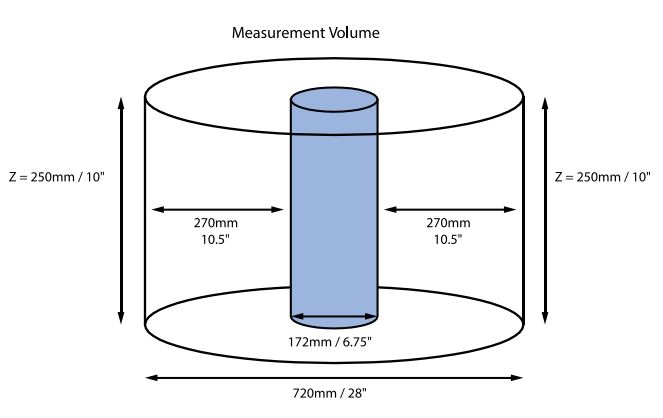

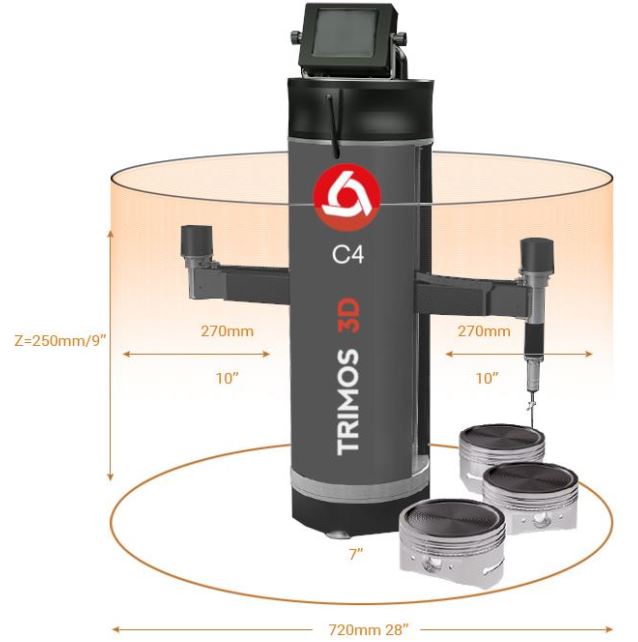

Đường kính làm việc	mm	X và Y Ø700, Z 250
Độ chính xác đường kính	µm	3.0 + D (mm) / 100
Độ chính xác tuyến tính	µm	5,0 + L (mm) / 100
Yêu cầu về độ chính xác của kết cấu	mm	5
Tốc độ máy	mm / s	Người dùng kiểm soát đến 150
Yêu cầu máy móc		Không bắt buộc
Xây dựng		Thép không gỉ cho tất cả các thành phần cấu trúc
Yêu cầu công suất máy		100-240 V AC ± 10%, 50-60Hz
Thời gian hoạt động liên tục	h	Bình thường: 4 / đỉnh 3
Nguồn tiêu thị	W	Bình thường: 10 / Đỉnh 15
Điều khiển chuyển động bằng tay		Người dùng điều khiển bằng chuyển động tay của đầu dò
Bộ điều khiển		PCB tích hợp cung cấp điều khiển chuyển động, ánh xạ lỗi, giao diện I ++ và phần mềm đo lường ControlCAT
Sự cân bằng nhiệt độ		Giám sát và bồi thường trên tàu
Đầu dò		Đầu dò Renishaw TP20
Trọng lượng máy	kg (Ibs)	13,6 (30)
Kích thước (W x D x H)	mm	420 x 172 x 620
Nhiệt độ vận hành	°C	+10 ÷ +40
Nhiệt độ bảo quản	°C	+10 ÷ +40
Độ ẩm tương đối (vận hành và lưu trữ)%	%	HR 5 ÷ 75% (không ngưng tụ)

TRIMOS 3D | MÁY CMM C-LINE

6. PHẦN MỀM

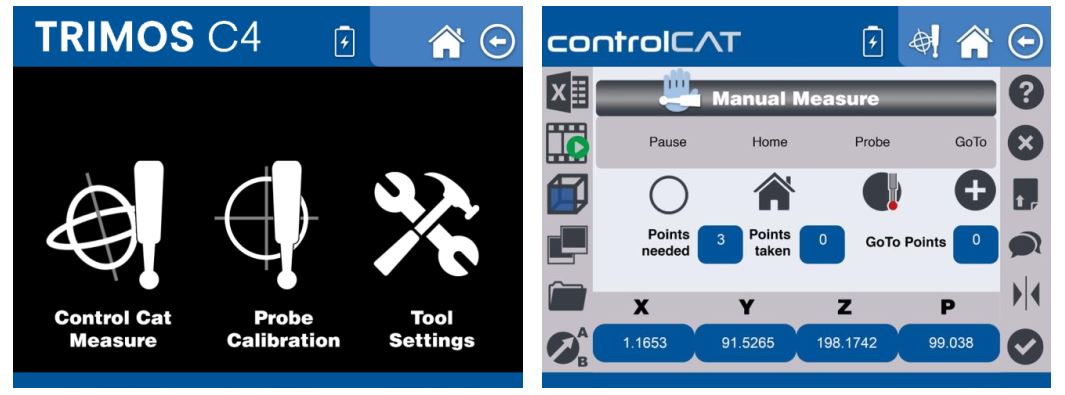

C-Line được cung cấp tiêu chuẩn với phần mềm ControlCAT, cho phép bạn thực hiện nhiều loại phép đo: khoảng cách, đường tròn, mặt phẳng, đường thẳng, điểm …

C-Line hoạt động với các phần mềm sau:

– Aberlink
– CMM Manager
– Verisurf
– PolyWorks

Để tận dụng tối đa hiệu suất của C-Line, chúng tôi khuyến khích sử dụng phần mềm Aberlink (tùy chọn).

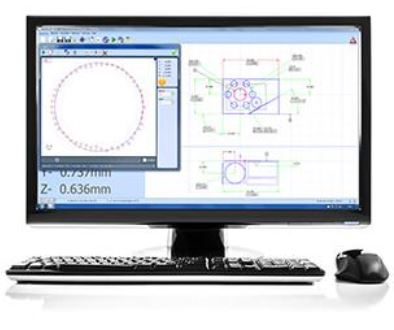

Máy đo tọa độ 3D Aberlink ilà phần mềm được sử dụng với các công cụ C-line. Phần mềm Aberlink 3D đã được các kỹ sư viết cho các kỹ sư và thiết lập tiêu chuẩn công nghiệp cho phần mềm sử dụng đơn giản.

Được thiết kế xung quanh giao diện đồ họa, Aberlink 3D có thể hoạt động ở chế độ 2D hoặc 3D, trên CM Ms bằng tay hoặc CNC và bình thường như ở nhà khi được sử dụng với hệ thống cảm ứng, quét hoặc thị giác.

Mô-đun phần mềm Aberlink bổ sung:

So sánh CAD

Module so sánh CAD cung cấp khả năng so sánh các điểm đo được với mô hình CAD. Đây là cách tốt nhất để đo các hình học phức tạp hoặc để chèn các bộ phận trong mà bản vẽ không tồn tại.
