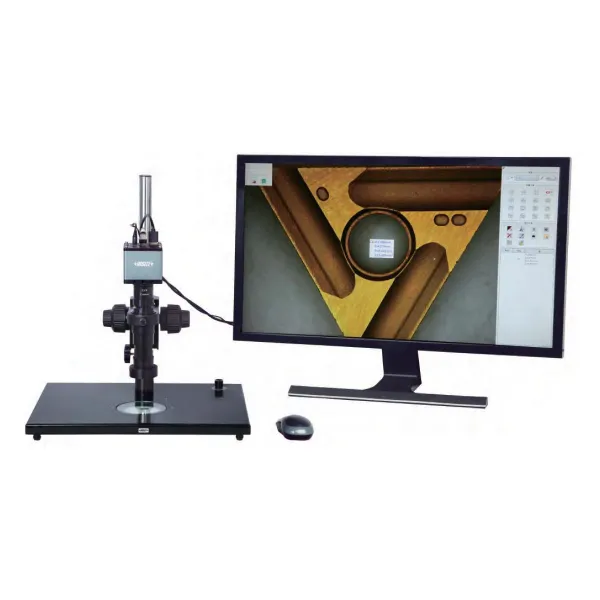

Kính hiển vi độ phân giải cao Insize ISM-DL500
- Hình ảnh độ nét cao 5MP
- Tích hợp phần mềm không cần máy tính, điều khiển bằng chuột
- Chức năng: chụp ảnh, lưu trữ vào đĩa USB
- Kết quả đo có thể xuất file dạng Excel
- Tự động cân bằng trắng và phơi sáng
- Có thể gửi ảnh và kết quả đo qua Ethernet (TCP/IP)
- Đặt tên ảnh và tệp dữ liệu đo theo số seri của phôi
THÔNG SỐ KỸ THUẬT
| Độ phóng đại (trên TV 28″) | 30X~200X |
|---|---|
| Độ phân giải | 3072×1728 |
| Pixel | 5M |
| Tỉ lệ khung hình | 60fps |
| Cảm biến | CMOS 1/1.8″ |
| Cổng dữ liệu | HDMI |
| Nguồn cấp | Bộ chuyển đổi nguồn |
| Kích thước | 570 x 300 x 430 mm |
TRỌN BỘ GIAO HÀNG
| Máy chính | 1 chiếc |
|---|---|
| Bộ chuyển đổi camera 0.5X | 1 chiếc |
| Vật kính phụ 1X | 1 chiếc |
| Tấm hiệu chuẩn | 1 chiếc |
| USB flash disk 16GB | 1 chiếc |
| Đĩa đặt tiêu bản trắng/đen | 1 chiếc |
| Chuột | 1 chiếc |
| Bộ chuyển nguồn | 2 chiếc |
PHỤ KIỆN TÙY CHỌN
| Bộ chuyển đổi camera 1X | ISM-DL-CA1X |
|---|---|
| Vật kính phụ 2X | ISM-DL-OB2X |
| Bàn đo X-Y (hành trình: 74x60mm) | ISM-DL-STAGE |
| TV 4K 28″ | 7313-TV28 |
| Máy scan và hub | 7316-SCAN1 |
| Đèn LED phụ | ISM-DL-LED |
| Vật kính phụ |
ĐỘ PHÓNG ĐẠI, ĐỘ CHÍNH XÁC PHÉP ĐO
| Độ phóng đại vật kính | Độ phóng đại hình ảnh (trên TV 4K 28″) | Độ chính xác phép đo |
|---|---|---|
| 0.75X | 30X | ±6µm |
| 1X | 40X | ±6µm |
| 1.5X | 60X | ±5µm |
| 2X | 80X | ±5µm |
| 2.5X | 100X | ±5µm |
| 3X | 120X | ±4µm |
| 3.5X | 140X | ±4µm |
| 4X | 160X | ±3µm |
| 4.5X | 180X | ±3µm |
| 5X | 200X | ±3µm |
ĐỘ PHÓNG ĐẠI, KÍCH THƯỚC TIÊU CỰ, TRƯỜNG NHÌN
| Vật kính phụ | Thông số kỹ thuật | Bộ chuyển đổi Camera | |
|---|---|---|---|
| 0.5X (đã bao gồm) | 1X (tùy chọn) | ||
| 1X (đã bao gồm) | Độ phóng đại | 30-200X | 60-400X |
| Kích thước tiêu cự | 70±2mm | 70±2mm | |
| Trường nhìn | 16.5×11.5×2.5×1.7mm | 8.2×5.7-1.3×0.9mm | |
| 2X (tùy chọn) | Độ phóng đại | 60-400X | 120-800X |
| Kích thước tiêu cự | 29±2mm | 29±2mm | |
| Trường nhìn | 8.2×5.7-1.3×0.9mm | 4.1×2.8-0.6×0.4mm | |
