Kính hiển vi đo lường Insize ISD-V400A - Ảnh 2

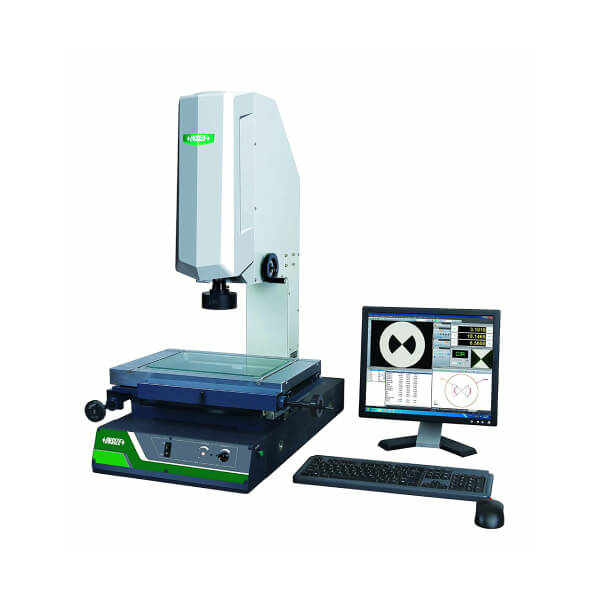

Kính hiển vi đo lường Insize ISD-V400A

Name: Kính hiển vi đo lường Insize ISD-V400A | TECOSTORE.VN
Brand: Insize
SKU: ISD-V400A
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: ISD-V400A Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: Insize, ISD-V400A Insize Thương hiệu: Insize

Mô tả

Kính hiển vi đo lường Insize ISD-V400A

thấu kính với ánh sáng
đồng trục (tùy chọn,
nên thiết lập
trong nhà máy)

THÔNG SỐ KỸ THUẬT

Mã	ISD-V400A
Dải đo (XxYxZ)	400x300x150mm
Kích thước bàn soi	606x466mm
Kích thước kính bàn soi	450x350mm
Độ phân giải của trục X/Y/Z	0.5µm
Độ chính xác của trục X/Y	≤(2.5+L/100)µm (L là chiều dài đo tính bằng mm)
Độ lặp lại của trục X/Y	2µm
Vật kính	0.7X~4.5X (thu phóng)
Khoảng cách vật-vật kính	92mm
Độ phóng đại	33X~195X (trên màn hình 19″)
Máy ảnh	1/3″ màu CCD, 0.3M pixel
Bố trí đèn	bề mặt và đường viền với đèn LED có thể điều chỉnh
Chiều cao phôi tối đa	160mm
Khối lượng phôi tối đa	20kg
Hệ điều hành	Windows 7/8/10
Phương thức điều khiển	thủ công
Nguồn điện	110/220V, 50/60Hz
Kích thước (LxWxH)	970x670x940mm
Trọng lượng	240kg

đầu đo(tùy chọn), bao gồm
đầu dò Ø2mm and Ø3mm,
đầu bi hiệu chuẩn Ø25mm,
độ chính xác 10µm

TRỌN BỘ BAO GỒM

Máy chính	1 chiếc
Máy tính	1 chiếc
Biểu đồ kính hiệu chuẩn	1 chiếc
Miếng cố định phôi	1 chiếc
Cầu dao đạp chân	1 chiếc
Nắp chống bụi	1 chiếc

PHẦN MỀM

Hệ điều hành:Windows 7/8/10
Ngôn ngữ:Tiếng anh

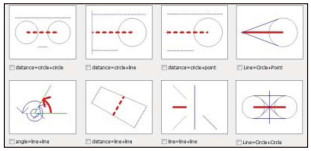

Các phương pháp đo:

đo tọa độ
của điểm

đo khoảng cách giữa
hai đối tượng

đo
tiêu cự của bề mặt

đo khoảng cách
giữa hai điểm

đo chiều rộng và
đường kính của vòng đai

đo góc của
hai đường

đo độ dài của
đường cong mở

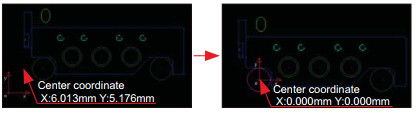

đo tọa độ tâm,
đường kính và diện tích hình tròn

đo chiều dài, chiều rộng
và đường kính của lỗ then

đo chiều dài, chiều rộng
và diện tích của hình chữ nhật

đo chiều dài và
đường kính của hình cung

đo chiều dài và
diện tích của đường cong khép kín

đo tọa độ tâm
và chiều dài trục của hình elip

PHỤ KIỆN TÙY CHỌN

Ống kính phụ 0.5X	Code: ISD-V-OB05X Khoảng cách vật-vật kính: 175mm Độ thu phóng: 16.5~97.5X (trên màn hình 19″)
Ống kính phụ 2X	Mã:ISD-V-OB2X Khoảng cách vật-vật kính: 36mm Độ thu phóng: 66~390X (trên màn hình 19″)
Đầu dò	Mã:ISD-V-PROBE Bao gồm đầu dò Ø2mm and Ø3mm, đầu bi hiệu chuẩn Ø25mm
Hệ thống đo đo thị lực với thấu kính ánh sáng đồng trục (với máy tính)	Mã:ISD-V150ACL, ISD-V250ACL, ISD-V300ACL, ISD-V400ACL,
