MF-U Motorized

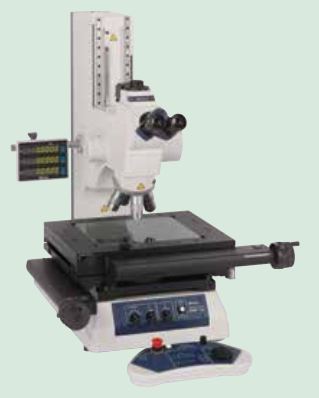

SERIES 176 — Kính hiển vi đo lường đa năng có động cơ
- Mã sản phẩm có động cơ của dòng sản phẩm MF-U Trục Z có động cơ và có thể được vận hành bằng hộp điều khiển từ xa.
- Sử dụng thiết bị quan sát tùy chọn sẽ bật chức năng hình ảnh AF
- Có thể lựa chọn thiết bị chiếu sáng (phản xạ/truyền qua) từ bóng đèn LED hoặc bóng halogen cường độ cao (bắt buộc).
- Màng chắn khẩu độ có thể thay đổi (phản xạ / truyền qua) cho phép đo quan sát đồng thời triệt tiêu nhiễu xạ ánh sáng.
- Một loạt các phụ kiện tùy chọn được cung cấp.
- Vật kính với khẩu độ số cao đã được chứng minh từ hệ thống quang học FS (loại khoảng cách làm việc dài).
- Tích hợp các chức năng của kính hiển vi đo lường và luyện kim cung cấp khả năng quan sát có độ phân giải cao và giải pháp đo lường chính xác cao.
- Khả năng quan sát phóng đại lên tới 4000X.
Các lựa chọn loại máy của dòng MF-U
| 2017 | 3017 | 4020 | Bộ đếm | Bàn soi cơ giới hóa | Optics | |
| J | 176-894A | 176-895A | 176-896A | X,Y,Z | chỉ trục Z | Trường sáng |
| K | 176-897A | 176-898A | 176-899A | X,Y,Z | chỉ trục Z | Trường sáng/tối |
THÔNG SỐ KỸ THUẬT
| BF (Trường sáng) | Mã sản phẩm | MF-UJ2017D | MF-UJ3017D | MF-UJ4020D |
| Mã đặt hàng | 176-894A | 176-895A | 176-896A | |
| BD (Trường sáng/tối)) | Mã sản phẩm | MF-UK2017D | MF-UK3017D | MF-UK4020D |
| Mã đặt hàng | 176-897A | 176-898A | 176-899A | |
| Hình ảnh quan sát | BF (Trường sáng), DF (Trường tối), Phân cực, Độ tương phản giao thoa vi sai (DIC) / Hình ảnh dựng | |||
| Thị kính | Điều chỉnh điôp | 10X (phụ kiện tiêu chuẩn) (Trường số: 24), 15X, 20X | ||
| Vật kính (tùy chọn) | BF (Trường sáng) | M Plan Apo, M Plan Apo HR, M Plan Apo SL, G Plan Apo | ||
| BD (Trường sáng/tối)) | BD Plan Apo, D Plan Apo HR, BD plan Apo SL | |||
| Thiết bị chiếu sáng (Một trong hai tùy chọn cần được lựa chọn) | Thiết bị chiếu sáng LED |
Chiếu sáng truyền qua: Hệ thống trung tâm, màng chắn khẩu độ tích hợp, nguồn sáng LED trắng, điều khiển cường độ ánh sáng vô cấp, với quạt làm mát Chiếu sáng phản xạ: Chiếu sáng Koehler, Cơ chế màng chắn khẩu độ thay đổi, Nguồn sáng LED trắng, Điều khiển cường độ ánh sáng không bước Bộ điều khiển: Công tắc BẬT / TẮT nguồn (công tắc chính), đầu nối đầu vào nguồn AC 100 – 240V |
||
| Thiết bị chiếu sáng Halogen |
Chiếu sáng truyền qua: Hệ thống trung tâm, màng chắn khẩu độ tích hợp, bóng đèn Halogen (12V, 50W), điều khiển cường độ ánh sáng vô cấp, với quạt làm mát Phản chiếu: Chiếu sáng BF / BD Kohler với màng chắn khẩu độ có thể điều chỉnh, đèn halogen 12V100W hoặc 12V15W (có thể lựa chọn), chiếu sáng bằng sợi quang bên ngoài, điều chỉnh độ sáng vô cấp Bộ điều khiển: Công tắc BẬT / TẮT nguồn (công tắc chính), đầu nối đầu vào nguồn AC 100 – 240V |
|||
| Vision AF *1 | ||||
| Trục XY | Dải đo | 8×6.7" / 200×170mm | 12×6.7" / 300×170mm | 16×8" / 400×200mm |
| Trục Z | Dải đo | 8.7"/220mm | ||
| Độ chính xác | (Khi không tải được đặt trên trục X hoặc Y) | (2.2+0.02L) µm L: Chiều dài đo (mm) | ||
| Bộ đếm điện tử | Độ phân giải | 1/0.5/0.1µm .0001"/.00005"/.00001"có thể chuyển đổi | ||
*1: Thiết bị quan sát và cáp hình ảnh AF được yêu cầu riêng lẻ.
*2: Phương pháp đo tuân theo JIS B7153.
Bóng đèn thay thế cho ánh sáng truyền qua Tiêu chuẩn: Bóng đèn halogen (12V, 50W)(No.513667), Tuổi thọ bóng đèn: 1,100 giờ
để thay thế cho chiếu sáng phản xạ (từ nguồn sáng riêng biệt)
Tiêu chuẩn: Bóng đèn Halogen (12V, 100W) (No.517181), Bóng đèn cường độ cao (12V, 100W) (No.12BAD602)
*Tại thời điểm mua, bóng đèn tiêu chuẩn và bóng đèn cường độ cao được cung cấp. (Chỉ dành cho các kiểu chiếu sáng phản xạ.)

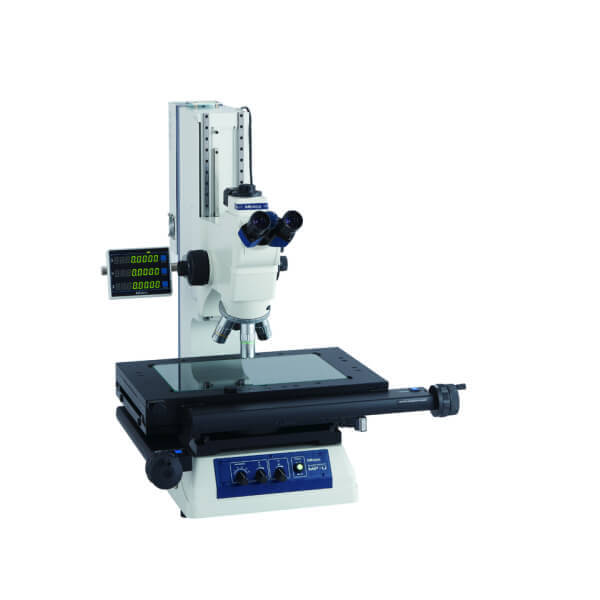

MF-UJ2017D
* Đầu rơvonve, vật kính, và thiết bị chiếu sáng LED được bán riêng lẻ.
