Mô tả

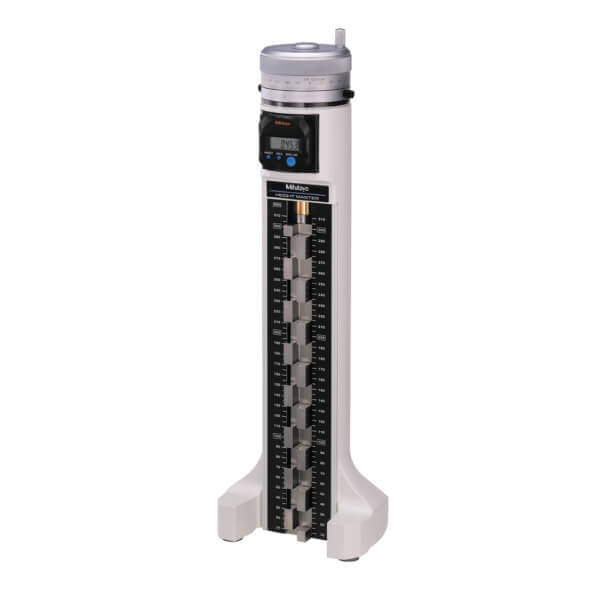

Khối hiệu chuẩn chiều cao điện tử Mitutoyo
DÒNG SẢN PHẨM 515
TÍNH NĂNG
- Mô hình tiêu chuẩn với màn hình kỹ thuật số, bao gồm tất cả các thông số kỹ thuật cần thiết cho tiêu chuẩn chiều cao linh hoạt.
- Với đầu ra dữ liệu SPC.
- Mỗi khối chuẩn chiều cao được cung cấp một khối mẫu chuẩn cho thiết lập zero.
Thông số kỹ thuật
Hệ mét
| Dải đo (H) | Mã đặt hàng | Bước | Độ phân giải | Độ chính xác bước | Độ song song | Độ chính xác đầu chỉnh tinh | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 10 < H ≤ 310mm | 515-374 | 20mm (bậc) | 0.001mm | ±1.5µm | 2µm | ±2µm | 9.5 |
| 10 < H ≤ 460mm | 515-376 | 20mm (bậc) | 0.001mm | ±2.5µm | 2.5µm | ±2µm | 13.6 |
| 10 < H ≤ 610mm | 515-378 | 20mm (bậc) | 0.001mm | ±3.5µm | 2.5µm | ±2.5µm | 16.0 |
Inch / Mét
| Dải đo (H) | Mã đặt hàng | Bước | Độ phân giải | Độ chính xác bước | Độ song song | Độ chính xác đầu chỉnh tinh | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 5inch < H ≤ 12inch | 515-375 | 1inch (bậc) | .0001inch / 0.001mm | ±.0001inch | .00005inch | ±.0001inch | 9.5 |
| .5inch < H ≤ 18inch | 515-377 | 1inch (bậc) | .0001inch / 0.001mm | ±.0001inch | .0001inch | ±.0001inch | 13.6 |
| .5inch < H ≤ 24inch | 515-379 | 1inch (bậc) | .0001inch / 0.001mm | ±.0001inch | .0001inch | ±.0001inch | 16.0 |
Thông số kỹ thuật
- Độ phân giải (LCD):.0001” or 0.001mm
- Độ phân giải:0001” or 0.002mm
- Chiều cao:.21” / 5.4mm
- Đầu chỉnh tinh
- Hành trình:1” hoặc 20mm
- Bước.025”/vòng quay hoặc 0.5mm/vòng quay
- Độ trễ:.0001” cho tất cả mã sản phẩm hệ inch
0.002mm cho mã sản phẩm 300mm
0.0025mm cho mã sản phẩm 450 & 600mm - Pin:SR44 (2 chiếc), 938882
- Tuổi thọ pin:xấp xỉ 1,8 năm khi sử dụng bình thường
Chức Năng
Zero-setting, Cài đặt trước, ABS/INC , Giữ dữ liệu, Đầu ra dữ liệu, chuyển đổi Inch/mm (chỉ trên mã sản phẩm có inch/metric)
- Cảnh báo:Điện áp thấp, lỗi đếm thành phần giá trị
Phụ kiện tiêu chuẩn
Khối tham chiếu: 11mm đối với Khối chuẩn chiều cao hệ mét 611621-031
Khối tham chiếu: .6inch đối với Khối chuẩn chiều cao hệ Inch 611196-531
Cung cấp giấy chứng nhận kiểm tra.
Phụ kiện tùy chọn
- 515-111:Bộ phụ trợ cho dụng cụ đo lỗ (mm)
- 515-120:Bộ phụ trợ cho dụng cụ đo lỗ (inch)
- ––––––:Khối Riser( xem trang E-27.)
- 959149:cáp SPC (inch / 1m)
- 959150:cáp SPC (80inch / 2m)
- 050019: Vỏ gỗ gụ được trang bị cho mã sản phẩm 12 inch / 300mm
- 050059:Vỏ gỗ gụ được trang bị chomã sản phẩm 12 inch / 300mm18inch / 450mm mã sản phẩm 24inch / 600mm
