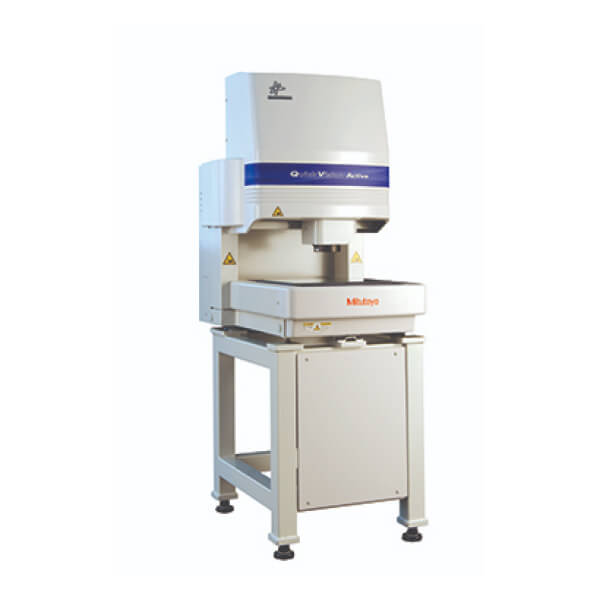

Hệ thống kính hiển vi đo lường Mitutoyo QV Active
Kính hiển vi đo lường nhỏ gọn CNC
TÍNH NĂNG
- Quang học thu phóng chất lượng cao với các ống kính có thể hoán đổi cho nhau
- Máy ảnh màu có độ phân giải và tốc độ cao
- Thiết kế nhỏ gọn tiết kiệm đáng kể không giam – có hai kích cỡ
- Phần mềm thị giác QVPAK 3D mạnh mẽ
- Đo lường tiếp xúc và không tiếp xúc
- Trang bị thêm đầu dò cảm ứng
- Bàn soi LED, đồng trục và đèn vòng 4 góc phần tư có thể lập trình
Ống kính hoán đổi 1X, 1.5X và 2X
| Thu phóng quang học | 0.5X | 0.65X | 0.75X | 0.85X | 0.98X | 1X | 1.28X | 1.3X | 1.5X | 1.7X | 2X | 2.25X | 2.5X | 3X | 3.5X | 3.75X | 4X | 5X | 5.25X | 7X | ||
| Trường xem (mm) | Ngang (H) Dọc (V) | 13.60 10.80 | 10.46 8.31 | 9.07 7.20 | 8.00 6.35 | 6.94 5.51 | 6.80 5.40 | 5.31 4.22 | 5.23 4.15 | 4.53 3.60 | 4.00 3.18 | 3.40 2.70 | 3.02 2.40 | 2.72 2.16 | 2.27 1.80 | 1.94 1.54 | 1.81 1.44 | 1.70 1.35 | 1.36 1.08 | 1.30 1.03 | 0.97 0.77 | |
| Khoảng cách vật-vật kính 1X |  | |||||||||||||||||||||
| Khoảng cách vật-vật kính của ống kính 1.5X | ||||||||||||||||||||||
| Khoảng cách vật-vật kính của ống kính 2X | ||||||||||||||||||||||
THÔNG SỐ KỸ THUẬT
| Tên | Quick Vision Active | |
|---|---|---|
| Mã đặt hàng | QV Active | QV Active 404 / QV Active 404 TP |
| Dải đo (trục X, Y, Z) với đầu nhìn | 9.84“ x 7.87“ x 5.91“ 250 x 200 x 150 mm | 15.75“ x 15.75“ x 7.87“ 400 x 400 x 200 mm |
| Độ phân giải | 0.1 µm | |
| Độ chính xác (µm)* | E1(X,Y) = (2+3L/1000) E1(Z) = (3+5L/1000) E2(X,Y) = (2.5+4L/1000) | |
| Trọng lượng tải tối đá trên bàn soi | 22 lbs. (10 kg) | 44 lbs. (20 kg) |
| Khối lượng | 265 lbs. (120 kg) | 606 lbs. (275 kg) |
| Bố trí đèn | (LED trắng) Viền / Đồng trục / Đèn vòng bốn góc phần tư | |
| Hệ thống thay đổi độ khuếch đại | Hệ thống thu phóng quang học với 8 vị trí (Ống kính phóng đại tiêu chuẩn 1.5X) | |
| Cảm biến | Máy ảnh màu độ phân giải cao CMOS | |
| Vật kính tùy chọn | Phóng đại 1X và 2X | |
| Tùy chọn nhà máy | Series 364 (TP) tùy chọn đầu dò cảm ứng (Page M-13) | |
L là chiều dài tùy ý tính bằng mm
Hệ thống đầu dò cảm ứng
Hệ thống đầu dò cảm ứng QV có sẵn trên tất cả các dòng máy. Tất cả hệ thống đầu dò cảm ứng đều bao gồm đầu dò, mô-đun, vật hiệu chuẩn và phần mềm được cài đặt sẵn. (xem trang M-13)
Khoảng cách vật-vật kính 74mm
*Khi sử dụng vật kính Z 1X
