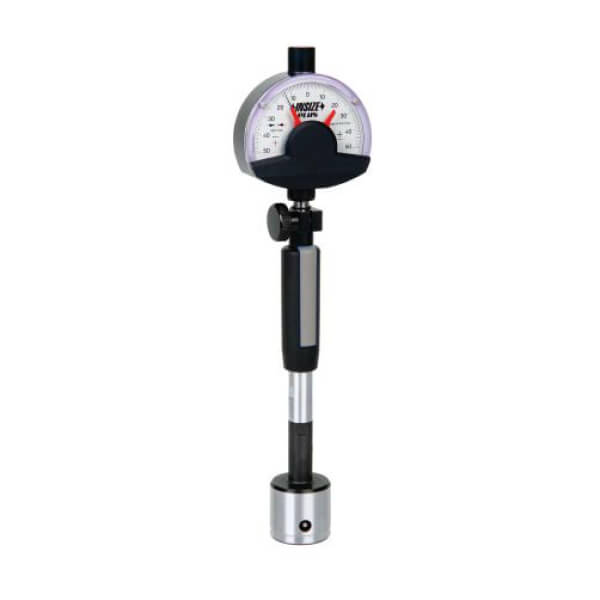

Dụng cụ đo lỗ (loại nêm) Insize 4653

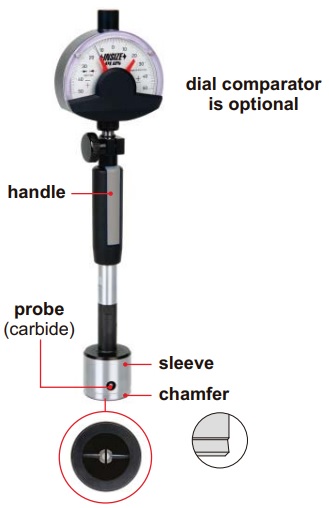

nguyên lý đo lường

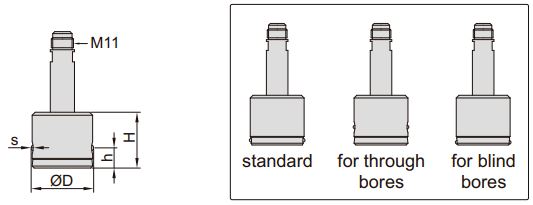

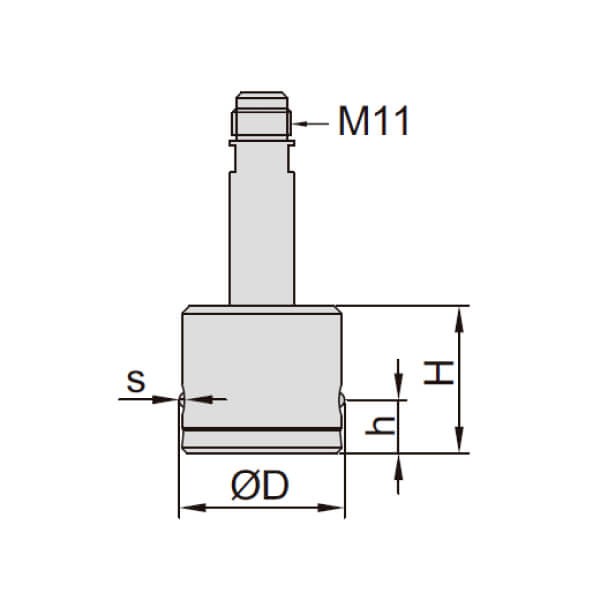

THÔNG SỐ KỸ THUẬT CỦA ĐẦU DÒ
(mm)
| Dải đo | 2-3 | 3.1-4 | 4.1-6 | 6.1-9 | 9.1-12 | 12.1-20 | 20.1-40 | 40,1-60 | 60.1-130 | |
| Hành trình của điểm | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |
|
Chiều cao của (h) điểm |
Tiêu chuẩn | 1 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 3,5 | 3,5 | 4 |
| cho lỗ hở | – | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 10 | |
| cho lỗ kín | 0,7 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | |
| Chiều cao của đầu dò (H) | 17,5 | 26 | 10 | 15 | 15 | 15 | 20 | 28 | 33 | |
| Độ lặp lại | 0.001 | 0.001 | 0.001 | 0,0005 | 0,0005 | 0,0005 | 0,0005 | 0,0005 | 0.001 | |

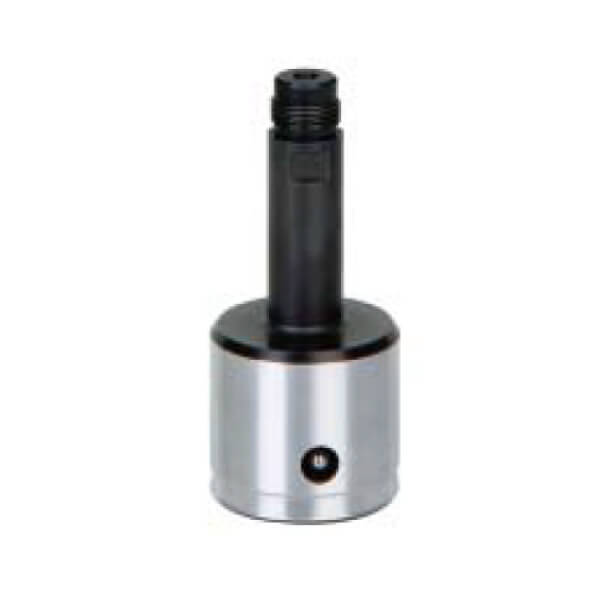

ĐẦU DÒ VÀ ỐNG LÓT
| Mã đặt hàng | Loại |
|---|---|
| 4653-A | Tiêu chuẩn |
| 4653-B | cho lỗ hở |
| 4653-C | cho lỗ kín |
Ví dụ mã đặt hàng:
(mm)
| Mã đặt hàng | Loại | Dải đo |
|---|---|---|
| 4653-A30D6H7 | Tiêu chuẩn | 30.6H7 |
TAY CẦM
| Mã đặt hàng | Chiều dài (L) | Nút kéo |
|---|---|---|
| 4653-150 | 45mm | không bao gồm |
| 4653-1105 | 105mm | không bao gồm |
| 4653-1235 | 235mm | không bao gồm |
| 4653-H70 | 70mm | có bao gồm |
TAY CẦM NỐI DÀI
| Mã đặt hàng | Chiều dài (H) |
|---|---|
| 4653-R50 | 50mm |
| 4653-R100 | 100mm |
| 4653-R250 | 250mm |
| 4653-R500 | 500mm |
GÁ CHẶN
| Mã đặt hàng | Tương thích với đầu dò |
|---|---|
| 4653-G | 3.0 ~ 60mm |
| 4653-J | 30 ~ 130mm |
Ví dụ mã đặt hàng
(mm)
| Mã đặt hàng | Tương thích với đầu dò |
|---|---|
| 4653-G22H7 | 22H7 |

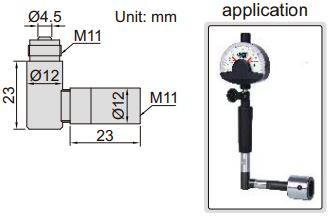

BỘ CHUYỂN ĐỔI 90°
| Mã đặt hàng |
|---|
| 4653-K1 |
DƯỠNG ĐO TRỤ
| Mã đặt hàng |
|---|
| 6321 |
TAY CẦM CHO ĐẦU DÒ CẢM ỨNG
| Mã đặt hàng |
|---|
| 4653-F110 |
ứng dụng
