Mô tả

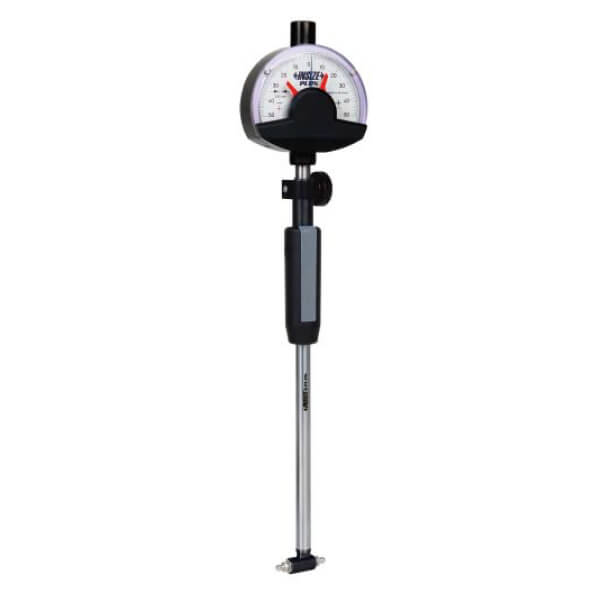

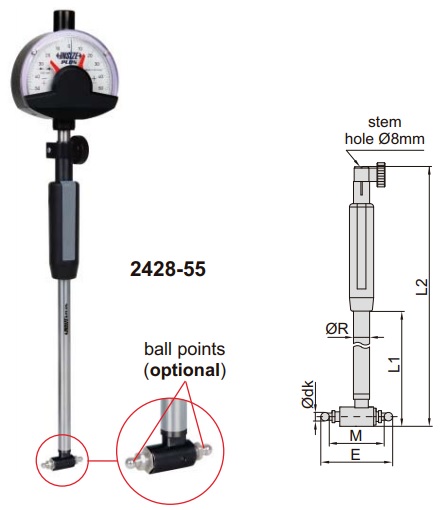

Dụng cụ đo lỗ bánh răng Insize 2428
- Đầu bi Vonfram cacbua, đường kính chính xác 2µm
- Phụ kiện tùy chọn:
– Đồng hồ so hoặc bộ chỉ thị so sánh
– Đầu bi
– Đầu gá ren
– Tay cầm dài (mã 7352 )
(mm)
| Mã | Dải đo | Độ chính xác (không có bộ chỉ thị so sánh) | Độ lặp lại (không bao gồm bộ chỉ thị so sánh) | ΦR | L1 | L2 | Ren cho đầu bi |
|---|---|---|---|---|---|---|---|
| 2428-12 | 8-12mm | 2μm | 0,5μm | 5 | 100 | 165 | M1.6 |
| 2428-22 | 12-22mm | 2μm | 0,5μm | 5 | 102 | 168 | M1.6 |
| 2428-55 | 22-55mm | 2μm | 0,5μm | 8 | 110 | 204 | M2.5 |
| 2428-250 | – 55-250mm | 2μm | 0,5μm | 12 | 177 | 290 | M4 |
| 2428-510 | 100-510mm | 2μm | 0,5μm | 18 | 235 | 363 | M4 |
(mm)
| Đường kính đầu bi | 2428-12 | 2428-22 | 2428-55 | 2428-250 | 2428-510 |
|---|---|---|---|---|---|
| đầu ren M1.6 | đầu ren M1.6 | đầu ren M2.5 | đầu ren M4 | đầu ren M4 | |
| mã | mã | mã | mã | mã | |
| 1mm | 2428-A1 | 2428-E1 | 2428-B1 | 2428-C1 | 2428-C1 |
| 1,5mm | 2428-A1D5 | 2428-E1D5 | 2428-B1D5 | 2428-C1D5 | 2428-C1D5 |
| 2mm | 2428-A2 | 2428-E2 | 2428-B2 | 2428-C2 | 2428-C2 |
| 2,5mm | – | 2428-E2D5 | 2428-B2D5 | 2428-C2D5 | 2428-C2D5 |
| 3mm | – | 2428-E3 | 2428-B3 | 2428-C3 | 2428-C3 |
| 3,5mm | – | 2428-E3D5 | 2428-B3D5 | 2428-C3D5 | 2428-C3D5 |
| 4mm | – | 2428-E4 | 2428-B4 | 2428-C4 | 2428-C4 |
| 4.5mm | – | – | 2428-B4D5 | 2428-C4D5 | 2428-C4D5 |
| 5mm | – | – | 2428-B5 | 2428-C5 | 2428-C5 |
| 5.5mm | – | – | 2428-B5D5 | 2428-C5D5 | 2428-C5D5 |
| 6mm | – | – | 2428-B6 | 2428-C6 | 2428-C6 |
| 6.5mm | – | – | 2428-B6D5 | 2428-C6D5 | 2428-C6D5 |
| 7mm | – | – | 2428-B7 | 2428-C7 | 2428-C7 |
| 7.5mm | – | – | 2428-B7D5 | 2428-C7D5 | 2428-C7D5 |
| 8mm | – | – | 2428-B8 | 2428-C8 | 2428-C8 |
| 8.5mm | – | – | 2428-B8D5 | 2428-C8D5 | 2428-C8D5 |
| 9mm | – | – | 2428-B9 | 2428-C9 | 2428-C9 |
| 9.5mm | – | – | 2428-B9D5 | 2428-C9D5 | 2428-C9D5 |
| 10mm | – | – | 2428-B10 | 2428-C10 | 2428-C10 |
Đầu gá ren (tùy chọn)
| Mã | Ren | Ghi chú |
|---|---|---|
| 2428-D1 | M1.6/M2.5 | Ví dụ: sử dụng 2428-E1 với 2428-D1 thay thế 2428-B1 |
| 2428-Đ2 | M2.5/M4 | Ví dụ: sử dụng 2428-B1 với 2428-Đ2 thay thế 2428-C1 |
