Mô tả
Đồng hồ đo lỗ tự chỉnh tâm MaraMeter 844 NR
- Dùng để đo đường kính của những lỗ, rãnh và hốc khó tiếp cận
Ứng dụng:
Thông số kỹ thuật
| Mã đặt hàng | 4474580 | 4474590 | 4474600 | 4474610 | 4474620 | 4474630 | |||
|---|---|---|---|---|---|---|---|---|---|
| Loại sản phẩm | 844 NR | ||||||||
| Dải đo | mm | 50 -70 | 60 -100 | 80 -150 | 120 -220 | 180 -360 | 290 -530 | ||
| Dải đo | inch | 2 -2.8" | 2.4 -4" | 3.2 -6" | 4.7 -8.7" | 7.1 -14.2" | 11.4 -20.7" | ||
| Giới hạn sai số Ge | µm | 2 | 3 | ||||||
| Độ lặp lại fw | µm | 1 | 1.5 | ||||||
| Mã đặt hàng | a | b | c | d | e | f |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| 4474580 | 5 | 12 | 60 | 60 | 203 | 6 |
| 4474590 | 7 | 15 | 110 | 80 | 264 | 8 |
| 4474600 | 7 | 15 | 110 | 80 | 264 | 8 |
| 4474610 | 7.5 | 15 | 110 | 80 | 264 | 10 |
| 4474620 | 11 | 23 | 150 | 90 | 343 | 10 |
| 4474630 | 15 | 30 | 170 | 90 | 409 | 10 |

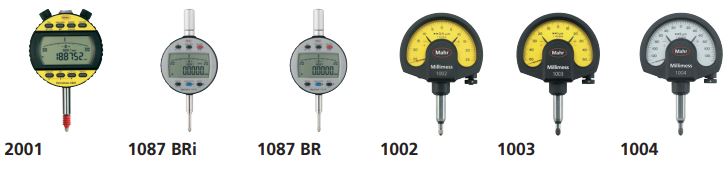

Phụ kiện
| Mã đặt hàng | Tên sản phẩm | Loại sản phẩm |
|---|---|---|
| 4333000 | Millimess 5 µm, ± 130 µm | 1004 |
| 4334000 | Millimess 1 µm, ± 50 µm | 1003 |
| 4335000 | Millimess 0.5 µm, ± 25 µm | 1002 |
| 4337662 | Đồng hồ so điện tử, 0.0005 mm, 12.5 mm | 1087 BR |
| 4337664 | Đồng hồ so điện tử, 0.0005 mm, 12.5 mm | 1087 BRi |
| 4346100 | Đồng hồ so cơ khí cảm ứng, ± 0.9 µm | 2001 |
- Đầu đo gồm có một đe động được bịt cacbua và một đe tĩnh có thể hoán đổi với đầu bi bằng cacbua
- Bu lông đo tĩnh có thể xoay 180 °, tạo ra một đường dịch chuyển trở lại rất dài lên đến 40% của lỗ khoan được đo
- Chuyển động của bu lông đo được truyền tới dụng cụ chỉ thị thông qua đoạn vòng
- Cầu định tâm đảm bảo định tâm tự động lỗ
- Có thể chống nhiệt vì chuôi và thanh truyền được làm bằng thép invar chịu nhiệt
- Đầu tiếp xúc được phủ cacbua giúp chống mài mòn cao
- Lực đo cố định dựa vào cơ chế lò xo độc lập, ngăn cản tác động từ bên ngoài
- Ứng dụng đa năng Mỗi dụng cụ đo bao quát một dải đo lớn Trong khoảng đo này rất dễ dàng và nhanh chóng để điều chỉnh phù hợp với mọi kích thước
- Thép invar có hệ số giãn nở thấp giúp cho dụng cụ đo có thể chịu được mọi nhiệt độ Nhiệt độ cơ thể từ người dùng hoặc nhiệt độ môi trường tăng lên không ảnh hưởng đến kết quả đo
- Trọn bộ bao gồm: Gá đo, đầu đo, đe tĩnh, hộp gỗ, không bao gồm đồng hồ so
