Mô tả
Đồng hồ đo lỗ tự chỉnh tâm MaraMeter 844 KH
- Dùng để đo đường kính, độ tròn và độ côn lỗ
- Đầu dò gắn lò xo được tách ra để đo thông qua chốt mở với đầu côn được chế tạo mài nghiền chính xác. Chuyển động được chuyển đến bộ chỉ thị và hiện kết quả.
Ứng dụng:
Thông số kỹ thuật
| Mã đặt hàng | Loại sản phẩm | Kích thước danh nghĩa | Dải đo đầu dò mm | Dải đo | Số lượng đầu dò | Độ lệch tuyến tính fe | Độ lặp lại fw |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | Chiếc | µm | |||
| 4471002 | 844 KH |
1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 |
1,50 -1,90 1,80 -2,20 2,05 -2,45 2,30 -2,70 2,55 -2,95 2,80 -3,20 3,05 -3,45 3,30 -3,70 3,55 -3,95 3,80 – 4,20 | 1.5 -4.2 | 10 | 1%, min. 1 µm | 1 |
| 4471003 | 844 KH |
4,00 4,50 5,00 5,50 6,00 6,50 7,00 |
3,70 -4,30 4,20 -4,80 4,70 -5,30 5,20 -5,80 5,70 -6,30 6,20 -6,80 6,70 – 7,30 | 3.7 -7.3 | 7 | 1%, min. 1 µm | 1 |
| 4471004 | 844 KH |
7,50 8,00 8,50 9,00 9,50 10,00 |
7,20 -7,80 7,70 -8,30 8,20 -8,80 8,70 -9,30 9,20 -9,80 9,70 – 10,30 | 6.7 -10.3 | 7 | 1%, min. 1 µm | 1 |
| 4471005 | 844 KH |
10,00 11,00 12,00 13,00 14,00 15,00 16,00 17,00 18,00 |
9,40 -10,60 10,40 -11,60 11,40 -12,60 12,40 -13,60 13,40 -14,60 14,40 -15,60 15,40 -16,60 16,40 -17,60 17,40 – 18,60 | 9.4 -18.6 | 9 | 1%, min. 1 µm | 1 |
- Chống mài mòn tối đa vì mặt đồng hồ được phủ cacbua
- Lực đo không đổi nhờ vào sự tích hợp của lò xo, theo đó loại bỏ được tác động khi đo
- Rất đa năng, mỗi dụng cụ đo bao quát một dải đo lớn Trong khoảng giới hạn tương ứng có thể điều chỉnh nhanh chóng và dễ dàng phù hợp với mọi kích thước và mọi loại ứng dụng đo
- Hệ thống mô đun mở rộng bao gồm đầu đo, gá đỡ, thanh mở rộng đo sâu, phụ kiện góc vuông và nút văn

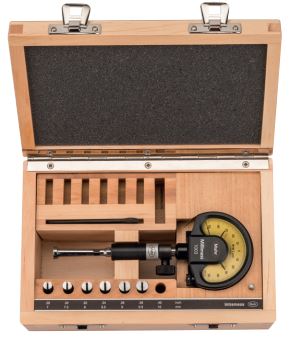

- Trọn bộ bao gồm: Gá đo, đầu dò, pin, hộp gỗ, không bao gồm đồng hồ so
