Mô tả

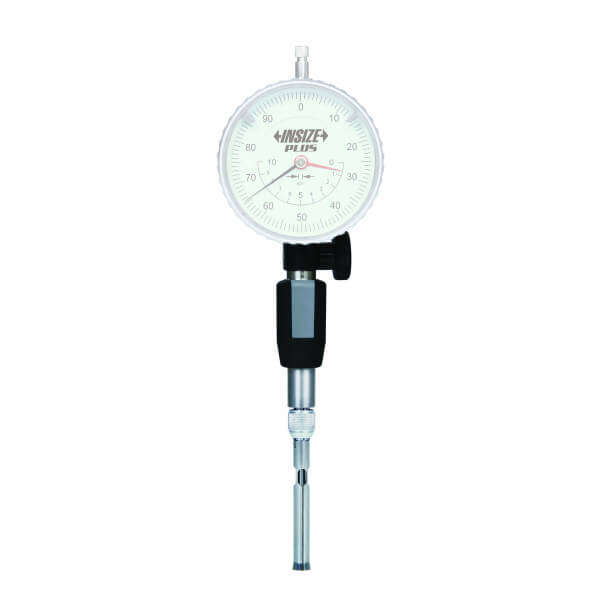

Đồng hồ đo lỗ kín kích thước nhỏ Insize 2427

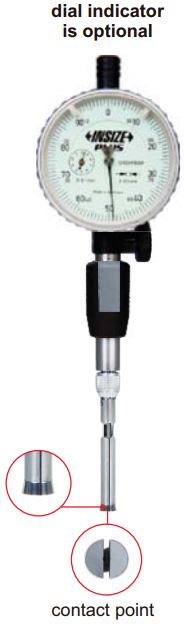

- Đầu tiếp xúc kích thước nhỏ
- Độ chính xác (không bao gồm đồng hồ so):
3μm (phạm vi đo 1,5 ~ 10 mm),
4μm (phạm vi đo 10 ~ 20,6mm) - Độ lặp lại (không bao gồm đồng hồ so): 1µm
- Phụ kiện tùy chọn:
đồng hồ so điện tử/cơ khí hoặc bộ chỉ thị so sánh cơ khí

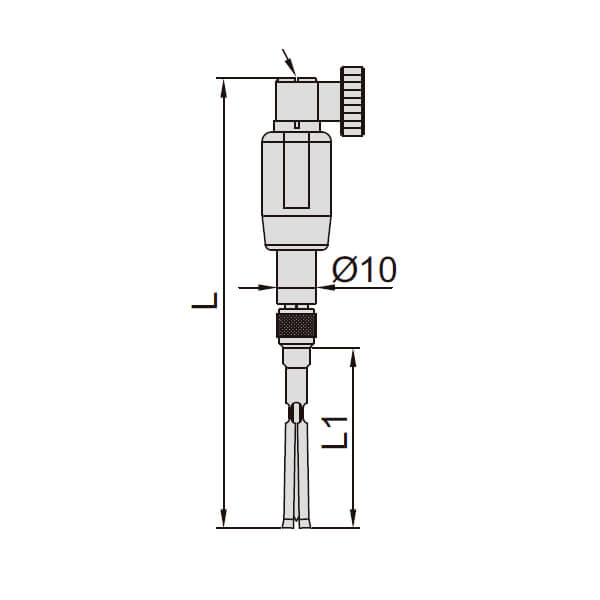

nguyên lý đo lường
(mm)
| Đầu tiếp xúc | Kim đo | Dưỡng đo trụ | |||||
|---|---|---|---|---|---|---|---|
| Mã | Dải đo | Độ sâu (L1) | Tổng chiều dài (L) | Chất liệu của điểm | Mã | Mã | Đường kính |
| 2427-1D75 | 1,5-1,9 | 17 | 93 | cacbua | 2426-N2D25 | 2421-R1D75 | 1,75 |
| 2427-2 | 1.8-2.2 | 17 | 93 | cacbua | 2421-R2 | 2 | |
| 2427-2D25 | 2,05-2,45 | 17 | 93 | cacbua | 2421-R2D25 | 2,25 | |
| 2427-2D5 | 2.3-2.7 | 25 | 101 | cacbua | 2426-N4 | 2421-R2D5 | 2,5 |
| 2427-2D75 | 2,55-2,95 | 25 | 101 | cacbua | 2421-R2D75 | 2,75 | |
| 2427-3 | 2.8-3.2 | 25 | 101 | cacbua | 2421-R3 | 3 | |
| 2427-3D25 | 3.05-3,45 | 25 | 101 | cacbua | 2421-R3D25 | 3,25 | |
| 2427-3D5 | 3,3-3,7 | 25 | 101 | cacbua | 2421-R3D5 | 3,5 | |
| 2427-3D75 | 3,55-3,95 | 25 | 101 | cacbua | 2421-R3D75 | 3,75 | |
| 2427-4 | 3,8-4,2 | 25 | 101 | cacbua | 2421-R4 | 4 | |
| 2427-4D5 | 4,15-4,8 | 41 | 118 | mạ crôm cứng | 2427-N9 | 2421-R4D5 | 4,5 |
| 2427-5 | 4.7-5.3 | 41 | 118 | mạ crôm cứng | 2421-R5 | 5 | |
| 2427-5D5 | 5.2-5.8 | 41 | 118 | mạ crôm cứng | 2421-R5D5 | 5,5 | |
| 2427-6 | 5,7-6,3 | 41 | 118 | mạ crôm cứng | 2421-R6 | 6 | |
| 2427-6D5 | 6.2-6.8 | 41 | 118 | mạ crôm cứng | 2421-R6D5 | 6,5 | |
| 2427-7 | 6,7-7,3 | 41 | 118 | mạ crôm cứng | 2421-R7 | 7 | |
| 2427-7D5 | 7.2-7.8 | 45 | 118 | mạ crôm cứng | 2421-R7D5 | 7,5 | |
| 2427-8 | 7,7-8,3 | 45 | 118 | mạ crôm cứng | 2421-R8 | 8 | |
| 2427-8D5 | 8.2-8.8 | 45 | 118 | mạ crôm cứng | 2421-R8D5 | 8,5 | |
| 2427-9 | 8,7-9,3 | 45 | 118 | mạ crôm cứng | 2421-R9 | 9 | |
| 2427-10 | 9,2-10,5 | 45 | 118 | mạ crôm cứng | 2427-N20 | 2421-R10 | 10 |
| 2427-11 | 10.2-11.5 | 45 | 118 | mạ crôm cứng | 2421-R11 | 11 | |
| 2427-12 | 11.2-12.5 | 45 | 118 | mạ crôm cứng | 2421-R12 | 12 | |
| 2427-13 | 12,2-13,5 | 45 | 118 | mạ crôm cứng | 2421-R13 | 13 | |
| 2427-14 | 13.4-14.6 | 45 | 118 | mạ crôm cứng | 2421 -R14 | 14 | |
| 2427-15 | 14.4-15.6 | 45 | 118 | mạ crôm cứng | 2421-R15 | 15 | |
| 2427-16 | 15.4-16.6 | 45 | 118 | mạ crôm cứng | 2421-R16 | 16 | |
| 2427-17 | 16.4-17.6 | 45 | 118 | mạ crôm cứng | 2421-R17 | 17 | |
| 2427-18 | 17,4-18,6 | 45 | 118 | mạ crôm cứng | 2421 -1818 | 18 | |
| 2427-19 | 18.4-19.6 | 45 | 118 | mạ crôm cứng | 2421 -R19 | 19 | |
| 2427-20 | 19.4-20.6 | 45 | 118 | mạ crôm cứng | 2421 -R20 | 20 | |
GIÁ ĐỠ
| Mã | Nút kéo | Điểm áp dụng |
|---|---|---|
| 2426-HOLDER1 | không bao gồm | tất cả |
| 2426-HOLDER2 | có bao gồm | tất cả |
