Mô tả

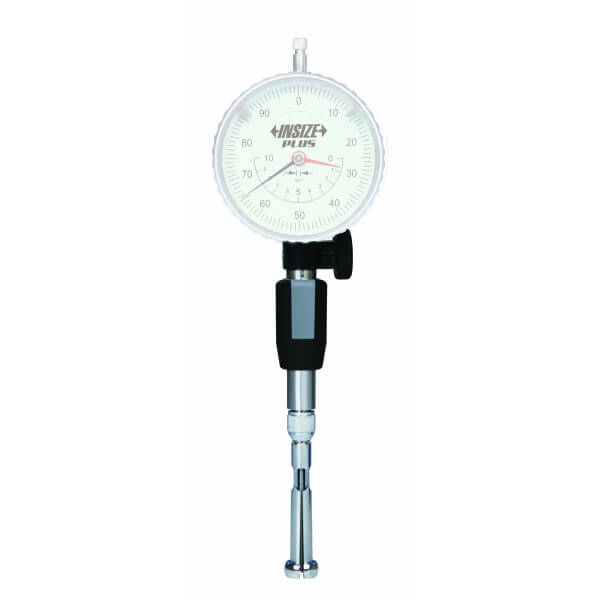

Đồng hồ đo lỗ kích thước nhỏ Insize 2426
- Đầu tiếp xúc kích thước nhỏ
- Độ chính xác (không bao gồm đồng hồ so):
3μm (phạm vi đo 0,95 ~ 10 mm),
4μm (phạm vi đo 10 ~ 20,6mm) - Độ lặp lại (không bao gồm đồng hồ so): 1µm
- Phụ kiện tùy chọn:
đồng hồ so cơ khí/điện tử hoặc bộ chỉ thị so sánh cơ khí
nguyên lý đo lường
(mm)
| Đầu tiếp xúc | Kim đo | Dưỡng đo trụ | |||||
|---|---|---|---|---|---|---|---|
| Mã | Dải đo | Độ sâu (L1) | Tổng chiều dài (L) | Chất liệu của điểm | Mã | Mã | Đường kính |
| 2426-1 | 0,95-1,15 | 13 | 89 | cacbua | 2426-N1D4 | 2421-R1 | 1 |
| 2426-1D1 | 1,07-1,25 | 13 | 89 | cacbua | 2421-R1D1 | 1.1 | |
| 2426-1D2 | 1,17-1,35 | 13 | 89 | cacbua | 2421-R1D2 | 1.2 | |
| 2426-1D3 | 1,27-1,45 | 13 | 89 | cacbua | 2421-R1D3 | 1.3 | |
| 2426-1D4 | 1,37-1,55 | 13 | 89 | cacbua | 2421-R1D4 | 1,4 | |
| 2426-1D75 | 1,5-1,9 | 17 | 93 | cacbua | 2426-N2D25 | 2421-1D75 | 1,75 |
| 2426-2 | 1.8-2.2 | 17 | 93 | cacbua | 2421-2 | 2 | |
| 2426-2D25 | 2,05-2,45 | 17 | 93 | cacbua | 2421-2D25 | 2,25 | |
| 2426-2D5 | 2.3-2.7 | 25 | 101 | cacbua | 2426-N4 | 2421-2D5 | 2,5 |
| 2426-2D75 | 2,55-2,95 | 25 | 101 | cacbua | 2421-2D75 | 2,75 | |
| 2426-3 | 2.8-3.2 | 25 | 101 | cacbua | 2421-3 | 3 | |
| 2426-3D25 | 3.05-3,45 | 25 | 101 | cacbua | 2421-3D25 | 3,25 | |
| 2426-3D5 | 3,3-3,7 | 25 | 101 | cacbua | 2421-3D5 | 3,5 | |
| 2426-3D75 | 3,55-3,95 | 25 | 101 | cacbua | 2421-3D75 | 3,75 | |
| 2426-4 | 3,8-4,2 | 25 | 101 | cacbua | 2421-4 | 4 | |
| 2426-4D5 | 4,15-4,8 | 41 | 118 | mạ crôm cứng | 2426-N9 | 2421-4D5 | 4,5 |
| 2426-5 | 4.7-5.3 | 41 | 118 | mạ crôm cứng | 2421-5 | 5 | |
| 2426-5D5 | 5.2-5.8 | 41 | 118 | mạ crôm cứng | 2421-5D5 | 5,5 | |
| 2426-6 | 5,7-6,3 | 41 | 118 | mạ crôm cứng | 2421-6 | 6 | |
| 2426-6D5 | 6.2-6.8 | 41 | 118 | mạ crôm cứng | 2421-6D5 | 6,5 | |
| 2426-7 | 6,7-7,3 | 41 | 118 | mạ crôm cứng | 2421-7 | 7 | |
| 2426-7D5 | 7.2-7.8 | 45 | 118 | mạ crôm cứng | 2421-7D5 | 7,5 | |
| 2426-8 | 7,7-8,3 | 45 | 118 | mạ crôm cứng | 2421-8 | 8 | |
| 2426-8D5 | 8.2-8.8 | 45 | 118 | mạ crôm cứng | 2421-8D5 | 8,5 | |
| 2426-9 | 8,7-9,3 | 45 | 118 | mạ crôm cứng | 2421-9 | 9 | |
| 2426-10 | 9,2-10,5 | 45 | 118 | mạ crôm cứng | 2426-N20 | 2421-10 | 10 |
| 2426-11 | 10.2-11.5 | 45 | 118 | mạ crôm cứng | 2421-11 | 11 | |
| 2426-12 | 11.2-12.5 | 45 | 118 | mạ crôm cứng | 2421-12 | 12 | |
| 2426-13 | 12,2-13,5 | 45 | 118 | mạ crôm cứng | 2421-13 | 13 | |
| 2426-14 | 13.4-14.6 | 45 | 118 | mạ crôm cứng | 2421-14 | 14 | |
| 2426-15 | 14.4-15.6 | 45 | 118 | mạ crôm cứng | 2421-15 | 15 | |
| 2426-16 | 15.4-16.6 | 45 | 118 | mạ crôm cứng | 2421-16 | 16 | |
| 2426-17 | 16.4-17.6 | 45 | 118 | mạ crôm cứng | 2421-17 | 17 | |
| 2426-18 | 17,4-18,6 | 45 | 118 | mạ crôm cứng | 2421-18 | 18 | |
| 2426-19 | 18.4-19.6 | 45 | 118 | mạ crôm cứng | 2421-19 | 19 | |
| 2426-20 | 19.4-20.6 | 45 | 118 | mạ crôm cứng | 2421-20 | 20 | |
GIÁ ĐỠ
| Mã | Nút kéo | Điểm áp dụng |
|---|---|---|
| 2426-HOLDER1 | không bao gồm | tất cả |
| 2426-HOLDER2 | có bao gồm | tất cả |
