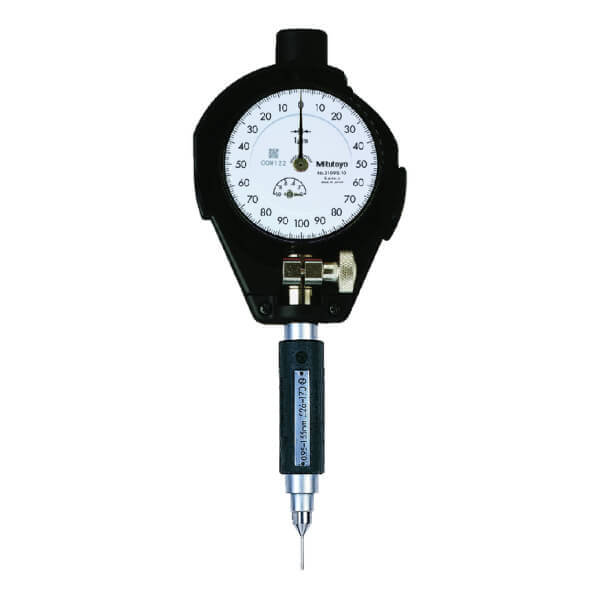

Đồng hồ đo lỗ cho lỗ cực nhỏ Mitutoyo Series 526-170-10

Đồng hồ đo lỗ cho lỗ cực nhỏ Mitutoyo Series 526-170-10 - Ảnh 2

Đồng hồ đo lỗ cho lỗ cực nhỏ Mitutoyo Series 526-170-10 - Ảnh 3

Đồng hồ đo lỗ cho lỗ cực nhỏ Mitutoyo Series 526-170-10 - Ảnh 4

Đồng hồ đo lỗ cho lỗ cực nhỏ Mitutoyo Series 526-170-10

Name: Đồng hồ đo lỗ cho lỗ cực nhỏ Mitutoyo Series 526-170-10 | TECOSTORE.VN
Brand: Mitutoyo
SKU: 526-170-10
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 526-170-10 Danh mục: Thước đo lỗ, Thiết bị đo cơ khí chính xác Thẻ: 526-170-10 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

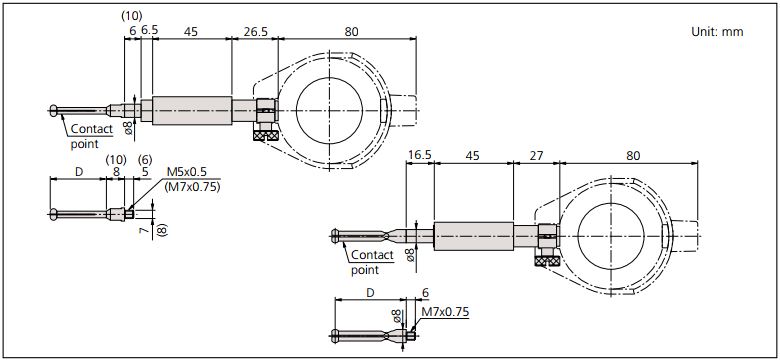

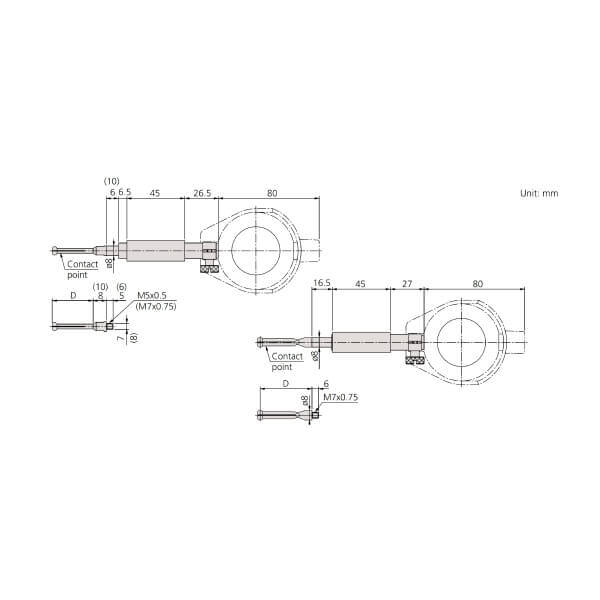

Dụng cụ đo lỗ Mitutoyo

Dòng sản phẩm 526 – Cho lỗ cực nhỏ

Loại dụng cụ đo lỗ này đo đường kính của những lỗ nhỏ. Độ dịch chuyển hướng tâm của đầu bi được chuyển thành độ dịch dọc trục của cần đo và hiển thị trên màn đồng hồ

TÍNH NĂNG

Đế gá tùy chọn (215-120-10) dành cho phép đo hiệu quả của nhều lỗ nhỏ

THÔNG SỐ KỸ THUẬT

Hệ mét

Chân đồng hồ ø 8mm

Dải đo	Mã đặt hàng Không bao gồm đồng hồ so cơ khí	Mã đặt hàng Với 2046SB Độ phân giải 0.01mm	Mã đặt hàng Với 2109SB-10 Độ phân giải 0.001mm	Số lượng đe	Số lượng kim đo	Đầu dò đo sâu (D)	Dưỡng đo trục
0.95-1.55mm	526-170-10	526-173-10	526-172-10	5	1	11.5mm	–
0.95-1.55mm	526-170-11	526-173-11	526-172-11	5	1	11.5mm	5
1.5-3.95mm	526-160-10	526-163-10	526-162-10	9	2	17.5,22.5mm	–
1.5-3.95mm	526-160-11	526-163-11	526-162-11	9	2	17.5,22.5mm	9
3.7-7.3mm	526-150-10	526-153-10	526-152-10	7	1	32mm	–
3.7-7.3mm	526-150-11	526-153-11	526-152-11	7	1	32mm	7
7 – 10mm	526-101	526-126	526-124	6	1	56mm
10 – 18mm	526-102	526-127	526-125	8	1	62mm

Inch

Đường kính chân đồng hồ .375 “

Dải đo	Mã đặt hàng Không bao gồm đồng hồ so cơ khí	Mã đặt hàng Với 2922SB Độ phân giải .0005″	Mã đặt hàng Với 2923SB-10 Độ phân giải.0001″	Số lượng đe	Số lượng kim đo	Đầu dò đo sâu (D)	Dưỡng đo trục
.037-.061 “	526-175-10	–	526-176-10	5	1	.453 “	–
.037-.061 “	526-175-11	–	526-176-11	5	1	.453 “	5
.059-.156 “	526-165-10	–	526-166-10	9	2	.689,.886 “	–
.059-.156 “	526-165-11	–	526-166-11	9	2	.689,.886 “	9
.146-.287 “	526-155-10	–	526-156-10	7	1	1.26 “	–
.146-.287 “	526-155-11	–	526-156-11	7	1	1.26 “	7
.3 – .4 “	526-103	526-119	526-122	6	1	2.2 “
.4 – .7 “	526-104	526-120	526-123	8	1	2.4 “
