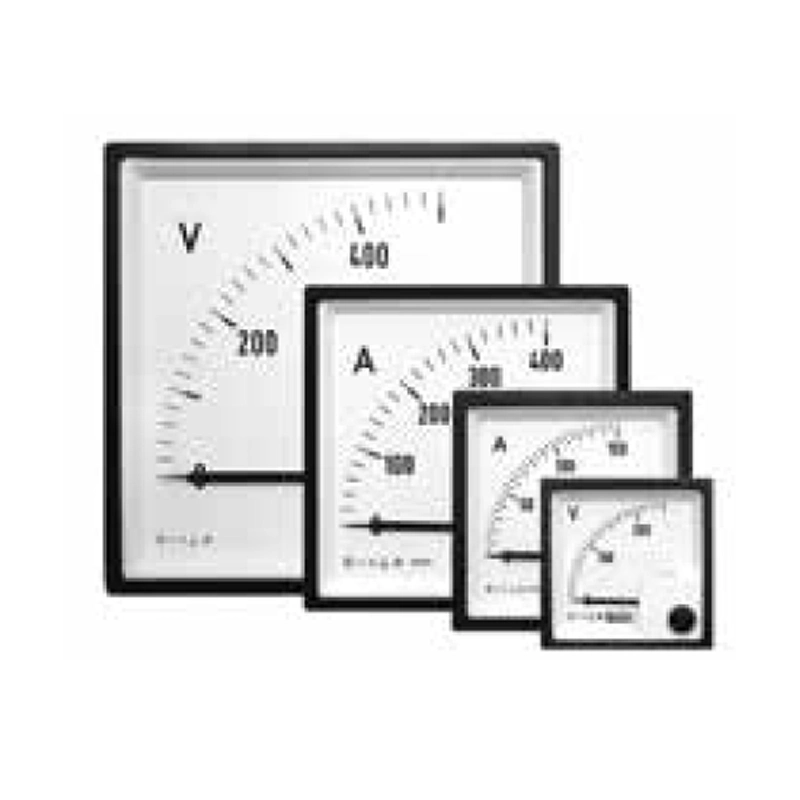

Trang chủ / Thiết bị đo điện / Đồng hồ đo dòng điện / Đồng hồ analog đo dòng điện AC moving iron thang đo ngắn kiểu DIN Crompton Instruments E244-02A
Liên hệ
Mã sản phẩm:
E244-02A
Hãng sản xuất:
Danh mục:
Ngành ứng dụng:
Đang cập nhật...
Được thiết kế để đo dòng điện hoặc điện áp xoay chiều, các đồng hồ đo này hiển thị giá trị RMS thực và hầu như không phụ thuộc vào dạng sóng của hệ thống. Thang đo được hiệu chuẩn đến 20%, và Đồng hồ analog đo dòng điện có thể có thang đo quá tải x2, x3, x5 hoặc x6 cho nhiệm vụ khởi động động cơ. Đồng hồ analog đo dòng điện có thể được cung cấp để sử dụng với biến áp dòng -1 A hoặc -5 A, Đồng hồ đo có thể được sử dụng để đo dòng điện một chiều với độ chính xác giảm.
Kích thước viền đồng hồ: 96 mm
Chiều dài thang đo: 94 mm
Độ chính xác: Class 1.5
Tần số: 50, 60 Hz, (400 Hz theo yêu cầu)
Burden tại 50 Hz: 0.5 VA
Khả năng đo:
Đồng hồ analog đo dòng điện: 0,5-100 A AC đấu nối trực tiếp
Điện áp hệ thống tối đa 600 V AC
Tải thấp/trung bình cao, tối đa 10 A
Hiệu suất: BS EN60051
Dải đo: DIN43701
Độ chính xác quá tải: BS EN60051
Kích thước: DIN43700
Vạch chia tỉ lệ thường là DIN43802
Ảnh hưởng từ tính: BS EN60051
Độ an toàn: BS EN61010-1
Đầu nối:
Dây kẹp M4 dùng cho dòng điện lên đến 25 A. Dây kẹp M8 dùng cho dòng điện trên 25 A.
Đầu nối dạng lưỡi 1/4” có sẵn cho các mẫu E243 và E244.
Dải độ ẩm: Lên đến 95% RH (không ngưng tụ)
Điện áp thử nghiệm @50Hz: 3 kV RMS cho 1 phút
Phạm vi của Đồng hồ analog đo dòng điện: 1.0/1.2/1.5/2.5/5/6 và bội số hàng chục của chúng
Quá tải dòng AC: x 1,2 liên tục x 10 trong 5 giây
Điện áp và tần số AC: x 1,2 liên tục x 2 trong 5 giây
Tiêu chuẩn hiệu chuẩn: 23°C. Hiệu chuẩn ở các mức nhiệt độ khác được thực hiện theo yêu cầu
Nhiệt độ hoạt động: -20°C đến +60°C
Thời gian giảm chấn: dưới 3 giây
Cấp bảo vệ:
Tiêu chuẩn: IP52
Theo yêu cầu: IP54
Vỏ và đế: Cấp UL94V0
Vỏ ngoài:
Kích thước và lỗ khoét bảng điều khiển tuân theo tiêu chuẩn IEC473, DIN43700.
Vỏ được làm từ polycarbonate gia cường sợi thủy tinh, tự dập lửa và không nhỏ giọt theo tiêu chuẩn UL94V-O.
Viền đồng hồ: : Chuẩn DIN43802 mỏng, màu đen tiêu chuẩn.
Mặt đồng hồ: Kính tấm tiêu chuẩn, có bộ điều chỉnh 0 khi cần thiết. Có thể chọn kính không phản chiếu hoặc polycarbonate chống vỡ.
Lắp đặt: Lắp đặt trong bảng điều khiển tủ điện hoặc bố trí dạng khảm trên thiết bị hoặc máy móc có độ dày tấm lên đến 40 mm theo mặt phẳng ngang hoặc dọc.
Cố định trên tấm: Các chốt xoay có thể cố định ở cả hai góc.
Vị trí lắp đặt: Lắp đặt thẳng đứng thông thường hoặc theo chỉ dẫn trên thang đo phù hợp với tiêu chuẩn DIN16257. Sai lệch ±15° được cho phép.
Nhóm cách điện: Điện trở cách điện lớn hơn 5Ω@ 500 V
Môi trường:
Danh mục đo lường III IEC 1010-1
Mức độ ô nhiễm 2 IEC 1010-1
Điện áp định mức 600 V RMS (920 V đỉnh)
Tiêu chuẩn: EMC, LVD, Lloyds và UL
