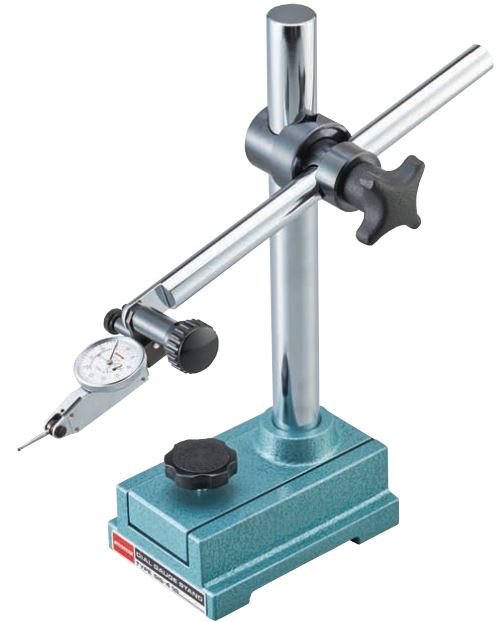

Đế gá đồng hồ so cơ khí Peacock
Đế gá được thiết kế dành cho phép đo có độ chính xác cao của đồng hồ so cơ khí loại tiêu chuẩn, đồng hồ so chân gập và panme điện tử, bền vững trong xây dựng và dễ dàng tinh chỉnh.
SIS-4F
- (Đồng hồ so cơ khí và Pic Test không được trang bị sẵn.)
Ví dụ lắp đặt cho đồng hồ so cơ khí
- (chân đồng hồ φ8mm)
Ví dụ lắp đặt cho đồng hồ so Pic Test
- (chân đồng hồ φ6mm)
Kích thước
Đính kèm
(Lắp đặt đồng hồ so cơ khí)
Thông số kỹ thuật
| Mã sản phẩm | Chân đế | Trục chính | Trục phụ |
Trọng lượng (kg) |
Bao gồm phụ kiện | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Chiều cao (mm) | Chiều dài (mm) | Chiều rộng (mm) | Đường kính (mm) | Chiều dài (mm) | Đường kính (mm) | Chiều dài (mm) | ||||
| SIS-4F | 46 | 130 | 90 | 25 | 250 | 16 | 240 | 5.2 | 1. Cho Đồng hồ so cơ khí 2. Cho đồng hồ so chân gập |
|

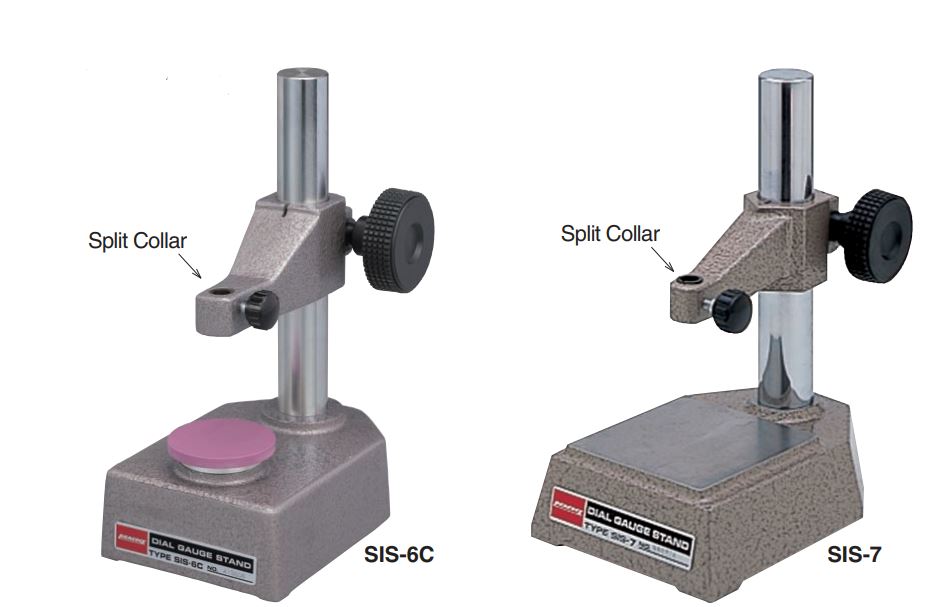

Đế gá thông dụng loại phổ thông
Thông số kỹ thuật
| Mã sản phẩm | Bề mặt bàn đế | Kích thước bàn đế | Dải di chuyển | Chiều sâu đo cho phép | Kích thước lỗ gá |
|---|---|---|---|---|---|

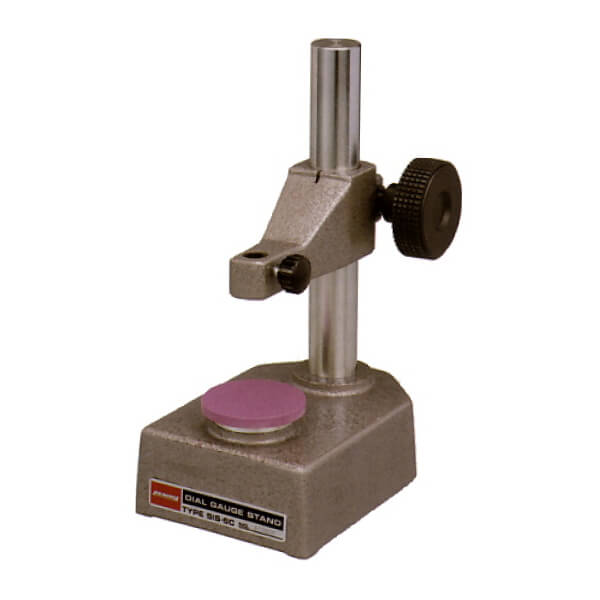

| SIS-6C | Được tôi cứng và phủ bóng | Đường kính 50 mm | 0 đến khoảng 100 mm | Khoảng 62,5mm | φ8mm (※ φ10mm) |
| SIS-7 | Bề mặt gang đúc | 74x74mm | 0 đến khoảng 100 mm | Khoảng 52mm |

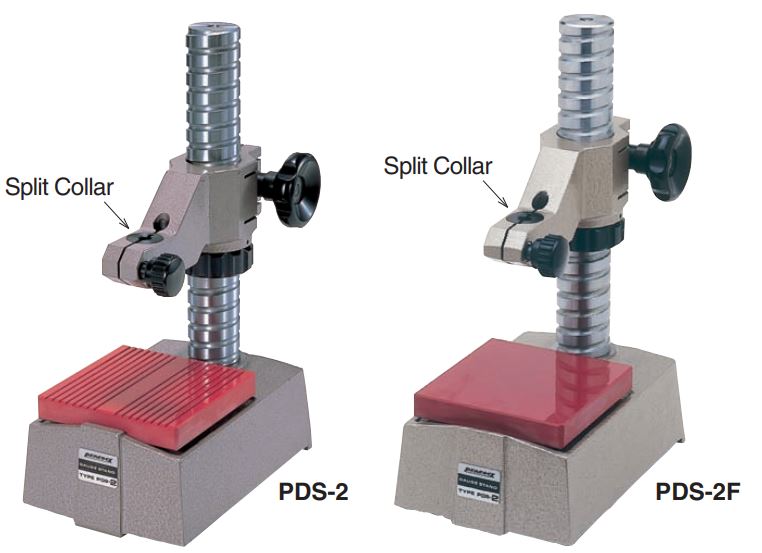

- Chân đế được thiết kế cho đồng hồ đo tiêu chuẩn và đồng hồ đo tuyến tính kỹ thuật số. Chắc chắn và dễ vận hành.
Thông số kỹ thuật
| Mã sản phẩm | Bề mặt bàn đế | Kích thước bàn đế | Dải di chuyển | Chiều sâu đo cho phép | Kích thước lỗ gá |
|---|---|---|---|---|---|
| PDS-2 | Làm bằng gốm có rãnh | 100x100mm | 0 đến khoảng 100 mm | Khoảng 60mm | φ8mm (※ φ20mm) |
| PDS-2F | Làm bằng gốm không có rãnh | 100x100mm | 0 đến khoảng 100 mm | Khoảng 60mm |
