Mô tả

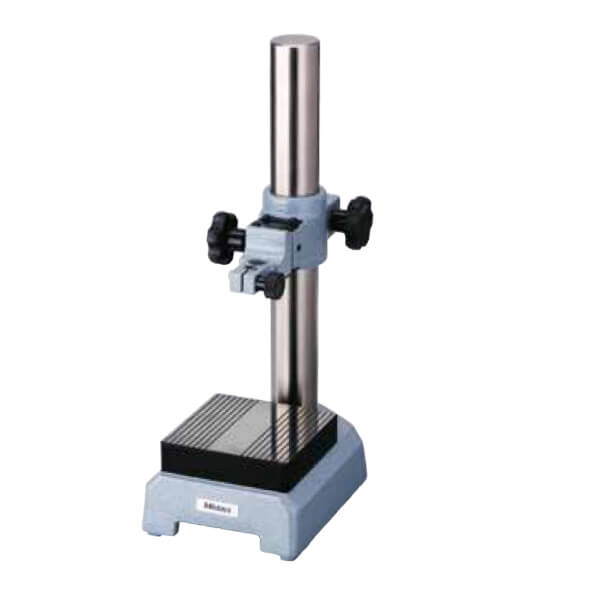

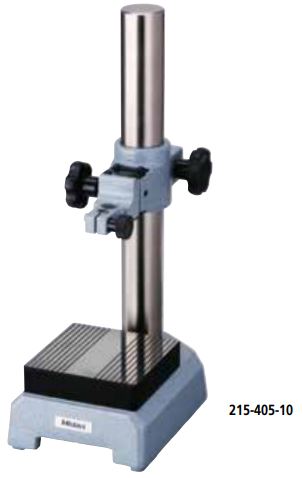

Đế gá đo so sánh Mitutoyo SERIES 215
SERIES 215
TÍNH NĂNG
- Đế gá đo so sánh có chân đế gang đúc chắc chắn giúp cho phép đo trở nên chính xác hơn.
- Đe khía rãnh một phần ngăn không cho phôi phẳng bị vắt lại và độ phẳng 2.3μm (hoặc tốt hơn) giúp cho phép đo chính xác hơn.
- Mã sản phẩm 215-505-10 có trục ren giúp cho việc điều chỉnh thô dễ dàng và chính xác hơn.
- Đe khía rãnh 110×110mm được cung cấp với 215-405-10, và 150×150mm với mã sản phẩm 215-505-10.
Thông số kỹ thuật
| Bộ số | Đe vuông kích thước (W x D) | Phạm vi dịch trục | Lỗ gá | Ghi chú |
|---|---|---|---|---|
| 215-405-10 | 110 x 110mm | 235mm | ø8mm, ø9.53mm | Với vít tinh chỉnh 1mm |
| 215-505-10 | 150 x 150mm | 260mm | ø8mm, ø9.53mm, | Với vít tinh chỉnh toàn hành trình |
* Độ vuông góc của lỗ gá với đe: nhỏ hơn 0,4mm / 100mm

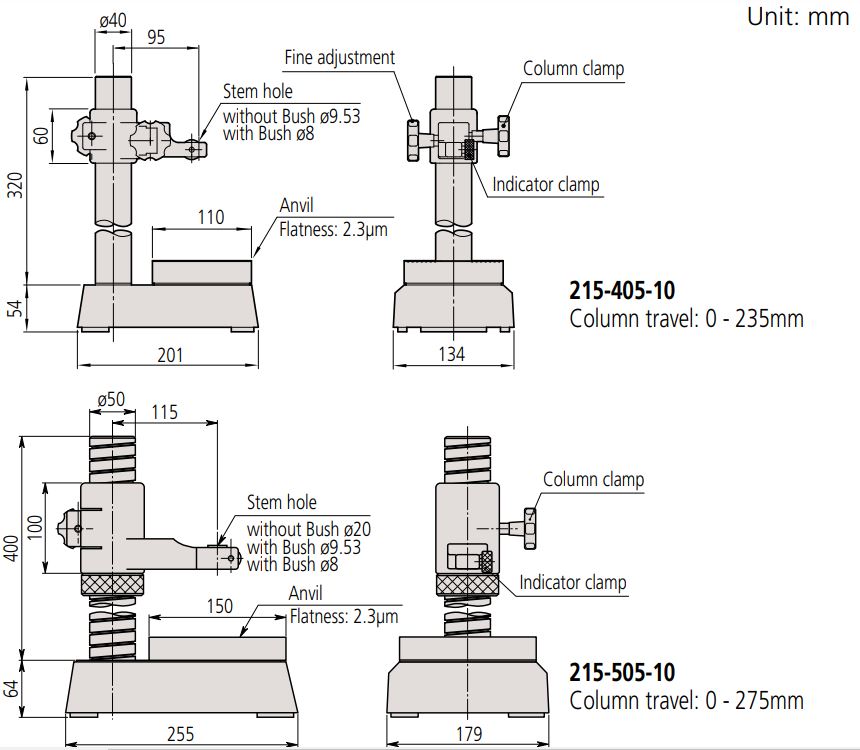

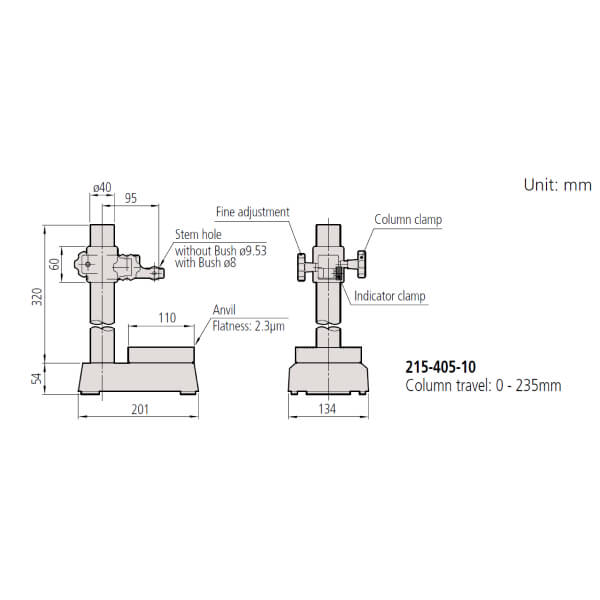

Kích thước
- Ví dụ về ứng dụng sử dụng đồng hồ so
Phụ kiện tùy chọn
- 21JAA329:bạc lót ø8mm *
- 21JAA330:bạc lót ø9.53mm (3/8 inch) *
- 21JAA331:bạc lót ø15mm *
* Chỉ tương thích với 215-505-10.
