Đế chỉnh trục XY Insize 6584-1253

Name: Đế chỉnh trục XY Insize 6584-1253 | TECOSTORE.VN
Brand: Insize
SKU: 6584-1253
Price: 7678000 VND
Availability: InStock
Rating: 5 (1 reviews)

7.678.000 VND

SKU: 6584-1253 Danh mục: Đồ gá CNC - Dụng cụ sét phôi, Thiết bị đo cơ khí chính xác Thẻ: 6584-1253 Insize, Insize Thương hiệu: Insize

Mô tả

Đế chỉnh trục XY Insize 6584

Hỗ trợ lăn chéo, đạt độ chính xác cao và chuyển động trơn tru
Đế làm bằng hợp kim nhôm

THÔNG SỐ KỸ THUẬT (panme bên trái)

Mã	Di chuyển trục X	Độ song song giữa bề mặt trên và dưới	Độ chia panme	Độ chính xác panme	Tải tối đa	Vị trí panme	Kích thước đế	Trọng lượng

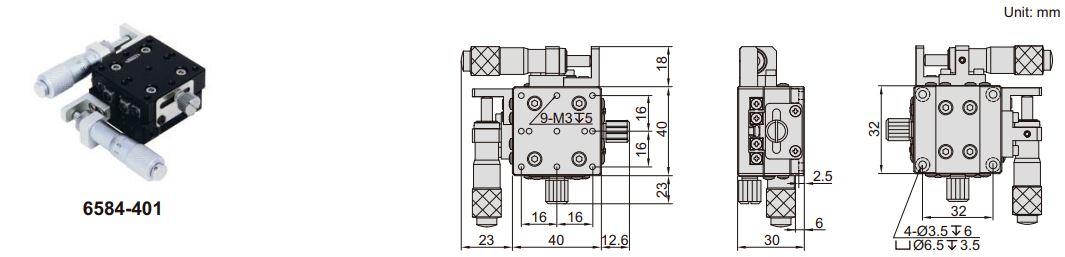

6584-401	±6.5mm	0.04mm	0,01mm	0,01mm	29.4N (3kgf)	bên trái	40x40mm	0.27kg
6584-601	±6.5mm	0.06mm	0,01mm	0,01mm	49N (5kgf)	bên trái	60x60mm	0.48kg
6584-901	±12.5mm	0.06mm	0,01mm	0.02mm	93.1N (9.5kgf)	bên trái	90x90mm	1kg
6584-1251	±12.5.5mm	0.08mm	0,01mm	0.02mm	180N (18.4kgf)	bên trái	125x125mm	2.8kg

THÔNG SỐ KỸ THUẬT (panme ở giữa)

Mã	Di chuyển trục X	Độ song song giữa bề mặt trên và dưới	Độ chia panme	Độ chính xác panme	Tải tối đa	Vị trí panme	Kích thước đế	Trọng lượng
6584-402	±6.5mm	0.04mm	0,01mm	0,01mm	29.4N (3kgf)	ở giữa	40x40mm	0.27kg

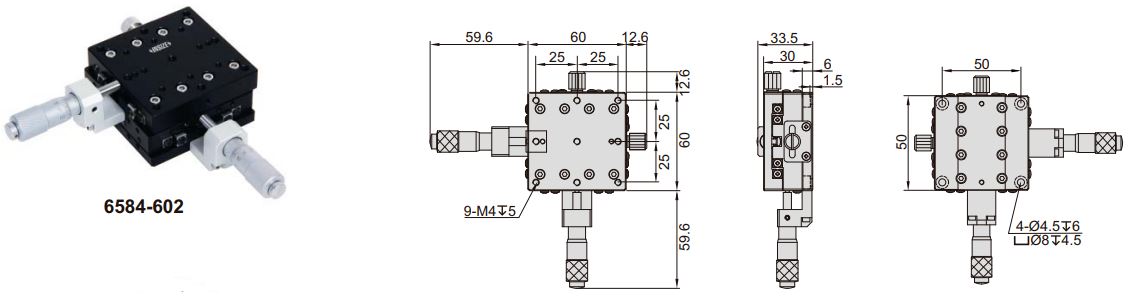

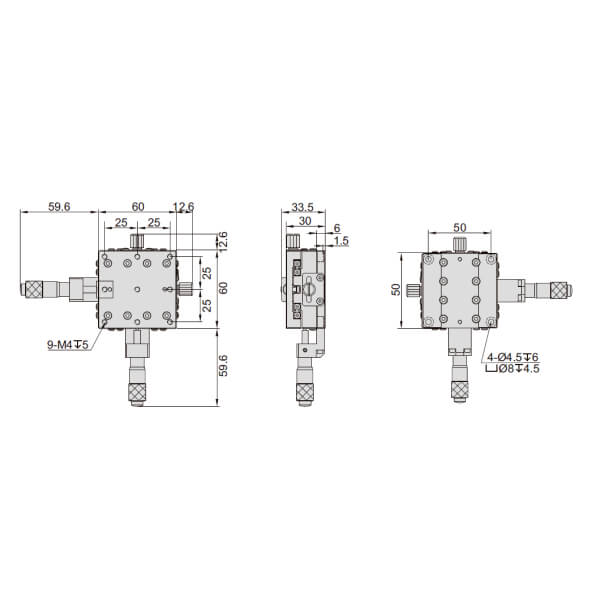

6584-602	±6.5mm	0.06mm	0,01mm	0,01mm	49N (5kgf)	ở giữa	60x60mm	0.48kg

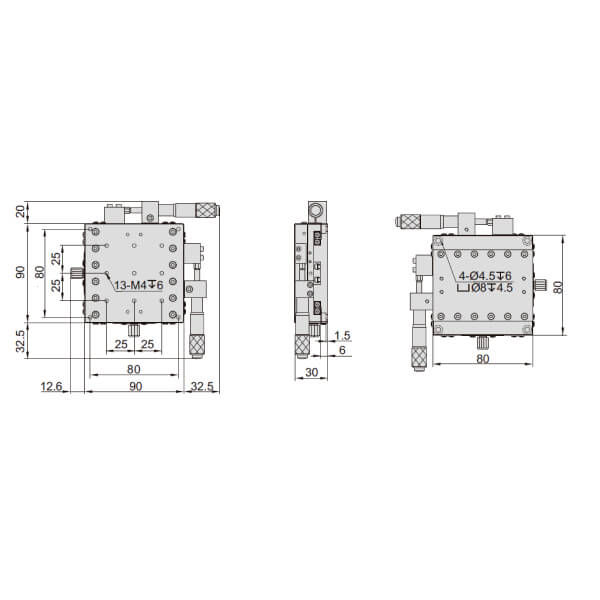

6584-902	±12.5mm	0.06mm	0,01mm	0.02mm	93.1N (9.5kgf)	ở giữa	90x90mm	1kg
6584-1252	±12.5mm	0.08mm	0,01mm	0.02mm	180N (18.4kgf)	ở giữa	125x125mm	2.8kg

THÔNG SỐ KỸ THUẬT (panme bên phải)

Mã	Di chuyển trục X	Độ song song giữa bề mặt trên và dưới	Độ chia panme	Độ chính xác panme	Tải tối đa	Vị trí panme	Kích thước đế	Trọng lượng
6584-403	±6.5mm	0.04mm	0,01mm	0,01mm	29.4N (3kgf)	phải	40x40mm	0.27kg
6584-603	±6.5mm	0.06mm	0,01mm	0,01mm	49N (5kgf)	phải	60x60mm	0.48kg
6584-903	±12.5mm	0.06mm	0,01mm	0.02mm	93.1N (9.5kgf)	phải	90x90mm	1kg
6584-1253	±12.5mm	0.08mm	0,01mm	0.02mm	180N (18.4kgf)	phải	125x125mm	2.8kg

Đế chỉnh trục XY Insize 6584-1253

Đế chỉnh trục XY Insize 6584
