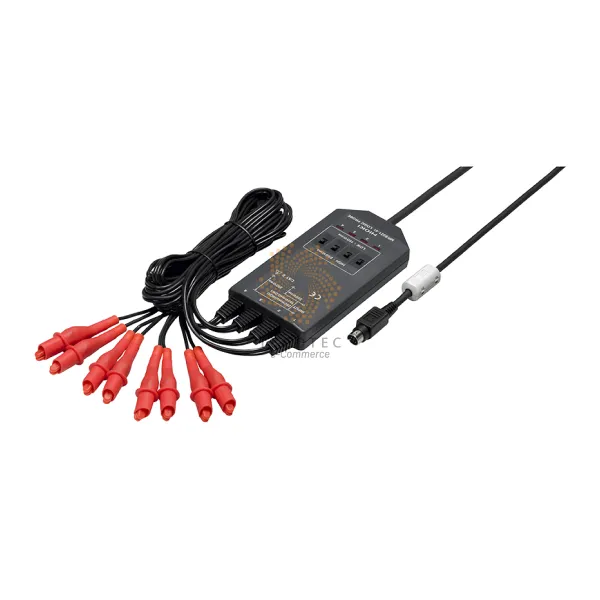

Đầu dò logic Hioki MR9321-01

Đầu dò logic Hioki MR9321-01 - Ảnh 2

Đầu dò logic Hioki MR9321-01

Liên hệ

SKU: MR9321-01 Danh mục: Thiết bị đo vô tuyến và phụ kiện khác, Thiết bị đo tần số, vô tuyến điện tử Thẻ: Hioki, MR9321-01 Hioki Thương hiệu: Hioki

Mô tả
Thông số kỹ thuật

4 Kênh tách biệt.
Đáp ứng tốc độ cao với thời gian tăng 1 ms, thời gian giảm 3 ms.
BẬT/TẮT phát hiện điện áp 100 V/200 V AC hoặc 24 V DC.
Kết nối với thiết bị ghi dạng sóng HiCorder có thiết bị đầu cuối thu nhỏ.
Phát hiện ngắt điện áp trên đường dây điện.

Chức năng: Phát hiện tín hiệu truyền động chuyển tiếp AC hoặc DC để ghi trạng thái cao/thấp. Cũng có thể được sử dụng để phát hiện ngắt đường dây điện
Đầu vào:

4 kênh (tách biệt giữa thiết bị và các kênh), chuyển đổi dải tần cao/thấp
Điện trở đầu vào: 100 kΩ hoặc cao hơn (dải tần cao), 30 kΩ hoặc cao hơn (dải tần thấp)

Phát hiện đầu ra (H):

170 đến 250 V AC, ± DC 70 đến 250 V (dải cao)
60 đến 150 V AC, ± DC 20 đến 150 V (dải thấp)

Phát hiện đầu ra (L):

0 đến 30 V AC, ± DC 0 đến 43 V (dải cao)
0 đến 10 V AC, ± DC 0 đến 15 V (dải thấp)

Thời gian phản hồi: Sườn lên tối đa 1 ms, sườn xuống tối đa 3 ms. (với dải cao ở 200 V DC, dải thấp ở 100 V DC)
Đầu vào tối đa cho phép: 250 Vrms (dải cao), 150 Vrms (dải thấp)
Kích thước: 62 mm (2.44 in) R × 128 mm (5.04 in) C × 20 mm (0.79 in) S, MR9321-01: 300 g (10.6 oz), MR9321: 320 g (11.3 oz), cáp thiết bị chính 1.5 m ( 4.92 ft), cáp bộ phận 1 m (3.28 ft)
Phụ kiện: Hộp đựng × 1, sách hướng dẫn × 1
