Ca líp đo lỗ điện tử MaraMeter 844 Dkr
- Có thanh dẫn hướng mở rộng để đo lỗ xuyên hoặc rìa lỗ
- Dùng để đo nhanh đường kính, độ tròn và độ côn của lỗ
- Đặc biệt phù hợp cho kiểm tra hàng loạt với dung sai nhỏ (cho dung sai < 10µm theo yêu cầu)
- Không cần lắc để xác định điểm đảo
- Sử dụng kết hợp với thiết bị hiển thị điện tử và sử dụng cho công đoạn gia công phía sau của giá trị đo
Ứng dụng:
Mã sản phẩm cho lỗ hở
Thông số kỹ thuật
| Mã đặt hàng | Loại sản phẩm | Kích thước danh nghĩa | Dải đo | Dung sai gia công | Độ lêch tuyến tính fe | Độ lặp lại fw | Độ trễ fu |
|---|---|---|---|---|---|---|---|
| mm | mm | mm / mm | µm | µm | |||
| 4478272 | 844 Dkr | 2.980-3.990 | 0.1 | -0.02 /-0.04 | 1%, min. 1 µm | 1 | 0.4 |
| 4478250 | 844 Dkr | 3.990-8.000 | 0.1 | -0.02 /-0.04 | 1%, min. 1 µm | 1 | 0.4 |
| 4478251 | 844 Dkr | 8.000-16.000 | 0.15 | -0.02 /-0.04 | 1%, min. 1 µm | 1 | 0.4 |
| 4478252 | 844 Dkr | 16.000-25.000 | 0.2 | -0.02 /-0.05 | 1%, min. 1 µm | 1 | 0.4 |
| 4478254 | 844 Dkr | 25.000-32.000 | 0.2 | -0.02 /-0.05 | 1%, min. 1 µm | 1 | 0.4 |
| 4478255 | 844 Dkr | 32.000-44.000 | 0.2 | -0.02 /-0.06 | 1%, min. 1 µm | 1 | 0.4 |
| 4478256 | 844 Dkr | 44.000-50.000 | 0.2 | -0.03 /-0.06 | 1%, min. 1 µm | 1 | 0.4 |
| 4478257 | 844 Dkr | 50.000-60.000 | 0.2 | -0.03 /-0.06 | 1%, min. 1 µm | 1 | 0.4 |
| 4478258 | 844 Dkr | 60.000-70.000 | 0.2 | -0.03 /-0.06 | 1%, min. 1 µm | 1 | 0.4 |
| 4478259 | 844 Dkr | 70.000-80.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478260 | 844 Dkr | 80.000-90.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478261 | 844 Dkr | 90.000-100.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478262 | 844 Dkr | 100.000-110.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478263 | 844 Dkr | 110.000-120.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478264 | 844 Dkr | 120.000-130.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478265 | 844 Dkr | 130.000-140.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478266 | 844 Dkr | 140.000-150.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478267 | 844 Dkr | 150.000-160.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478268 | 844 Dkr | 160.000-170.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478269 | 844 Dkr | 170.000-180.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478270 | 844 Dkr | 180.000-190.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
| 4478271 | 844 Dkr | 190.000-200.000 | 0.2 | -0.04 /-0.07 | 1%, min. 1 µm | 1 | 0.4 |
- Đầu đo được tôi cứng, mạ crôm; đế các bít
- Chốt mở rộng cacbit chuyển chuyển động xuyên tâm đến dụng cụ chỉ thị
- Lực đo không đổi nhờ vào sự tích hợp của lò xo, theo đó loại bỏ được tác động khi đo

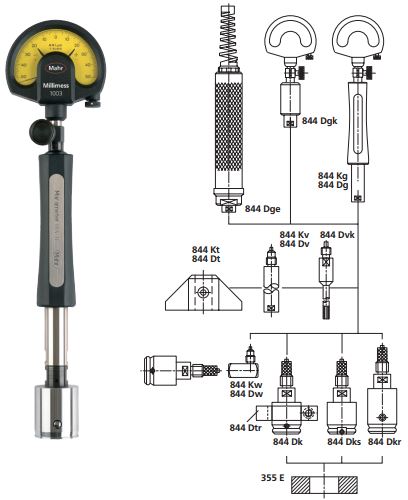

- Hệ thống mô đun mở rộng bao gồm đầu đo, gá đỡ, thanh mở rộng đo sâu, phụ kiện góc vuông và nút văn
