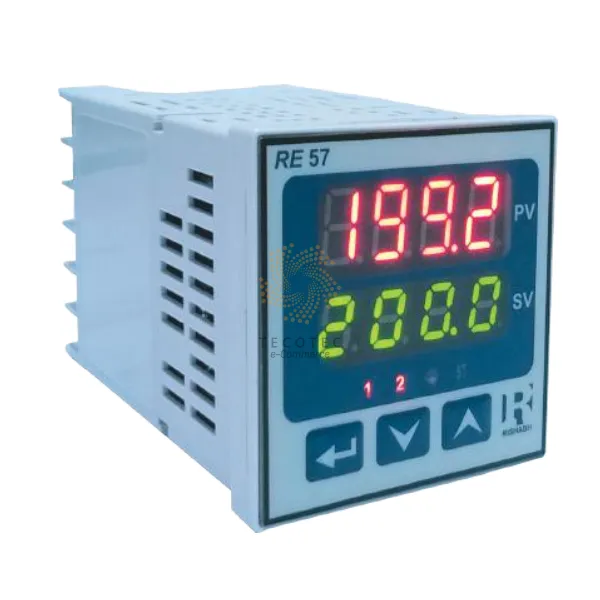

Bộ điều khiển nhiệt độ Rishabh RE57

Name: Bộ điều khiển nhiệt độ Rishabh RE57 | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: RE57
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RE57 Danh mục: Máy đo gió, nhiệt độ, độ ẩm, Thiết bị quan trắc môi trường Thẻ: RE57 Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Bộ điều khiển được thiết kế để kiểm soát nhiệt độ. Bộ điều khiển hoạt động trực tiếp với cảm biến điện trở hoặc cảm biến cặp nhiệt điện. Bộ điều khiển được trang bị các đầu ra cho phép điều khiển và phát tín hiệu cảnh báo. Đầu ra điều khiển có thể được lập trình cho PID hoặc thuật toán bật/tắt.
Ứng dụng:

Ngành công nghiệp nhựa
Ngành công nghiệp thực phẩm
Các ngành công nghiệp khử nước

Tính năng:

Đầu vào cảm biến nhiệt độ có thể lập trình:

RTD: PT100 (2 hoặc 3 dây), Pt1000
Cặp nhiệt điện: J, T, K, S, R, B, N, E.
Ngõ vào analog (0/4-20 mA, 0-5/10V)

Cài đặt cấu hình:

Các phím phía trước

Đo lường có sẵn trên:

Màn hình kép 4 chữ số 7 phân khúc cho PV & SP

Kiểm soát đầu ra:

Phương pháp điều khiển: bật-tắt, PID.
Loại đầu ra điều khiển: Rơ le hoặc SSR

Cảnh báo đầu ra

Các chế độ báo động khác nhau có sẵn.
Loại đầu ra cảnh báo: Rơ le hoặc SSR.

Chức năng điều chỉnh tự động:

Tự động điều chỉnh các thông số PID

Chế độ thủ công

Đầu ra có thể được điều khiển bằng tay

Đầu ra khi cảm biến bị lỗi

Người dùng có thể đặt giá trị cho hoạt động an toàn của quy trình khi cảm biến đầu vào bị lỗi

Đầu vào bộ lọc kỹ thuật số

Hằng số thời gian của bộ lọc có thể được đặt từ 0 đến 999.9 giây

Kiểm soát sưởi ấm/làm mát

Đầu ra có thể được cấu hình làm điều khiển sưởi ấm hoặc làm mát.

Chức năng hẹn giờ

Đầu ra điều khiển có thể được cấu hình cho chức năng hẹn giờ. Đầu ra bộ hẹn giờ có thể được gán cho các chức năng sau:

Ngừng điều khiển đầu ra
Chuyển sang chế độ thủ công
Bắt đầu điều chỉnh tự động
Dừng tự động điều chỉnh

Vỏ bảo vệ chống bụi và nước:

Phù hợp với IP 54 cho mặt trước và IP 20 cho mặt sau theo IEC 60529.

Tuân thủ các tiêu chuẩn an toàn quốc tế:

Tuân theo tiêu chuẩn an toàn quốc tế IEC 61010-1-2010.

Khả năng tương thích EMC

Phù hợp với tiêu chuẩn quốc tế IEC 61326

Tín hiệu đầu vào:

Kiểu đầu vào	Phạm vi
Pt100	-200 ... 850 °C	-328 ... 1562 °F
Pt1000	-200 ... 850 °C	-328 ... 1562 °F
Fe-CuNi (J)	-100 ... 1200 °C	-148 ... 2192 °F
Cu-CuNi (T)	-100 ... 400 °C	-148 ... 752 °F
NiCr-NiAl (K)	-100 ... 1372 °C	-148 ... 2501.6 °F
PtRh10-Pt (S)	0 ... 1767 °C	32 ... 3212.6 °F
PtRh13-Pt (R)	0 ... 1767 °C	32 ... 3212.6 °F
PtRh30-PtRh6 (B)	0 ... 1767 °C *	32 ... 3212.6 °F
NiCrSi-NiSi (N)	-100 ... 1300 °C	-148 ... 2372 °F
NiCr-CuNi (E)	-100... 1000 °C	-148 ... 1832 °F
Các kênh dòng điện (I)	0/4 ... 20 mA
Các kênh điện áp (V)	0 ... 5/10 V

Thời gian đo: 0.2 giây
Nguồn điện phụ:
- Thiết bị cao hơn: 60 V - 280 V AC / DC
  - Tần số cung cấp thiết bị cao hơn: Phạm vi 45 đến 65 Hz
  - Giá trị thiết bị danh nghĩa cao hơn: 230 V AC/DC 50/60 Hz cho thiết bị AC
- Thiết bị thấp hơn: 20 V – 60V DC / 20 V – 40V AC
  - Tần số cung cấp thiết bị thấp hơn: Phạm vi 45 đến 65 Hz
  - Giá trị thiết bị danh nghĩa thấp hơn: 48 V AC/DC 50/60 Hz cho thiết bị AC
Phụ tải VA:
- Nguồn cung cấp phụ tải: xấp xỉ <6VA
Các loại đầu ra:
- Tiếp điểm rơ le: SPDT-NO, tải định mức: 5A/230 V
- Đầu ra ổ SSR: 5V, công suất tải tối đa: 40 mA
Độ chính xác:
- Điều kiện tham khảo: 23 ° C
- RTD: 0.3% của dải đo
- Cặp nhiệt điện: 0.3% của dải đo (0.5% phạm vi - đối với B, R, S)
- Đầu vào analog: 0.2% của dải đo ± 2 digit
Ảnh hưởng của sự thay đổi
- RTD: 0.025%/độ
- Cặp nhiệt điện: 0.025%/độ
- Điện áp: 0.05%/độ
- Dòng điện: 0.025%/độ
Tiêu chuẩn áp dụng:
- Độ miễn cảm EMC: IEC 61326 - 1 : 2012, bảng 2**
- An toàn: IEC 61010-1-2010, sử dụng kết nối vĩnh viễn
- IP chống nước và bụi: IEC60529
- Mức độ ô nhiễm: 2
- Hạng mục cài đặt: II
Cách điện:
- Lớp bảo vệ: 2
- Kiểm tra điện áp cao đầu vào + đầu ra + điện phụ so bề mặt: RMS 2.2kV RMS, 50Hz, 1 phút
- Đầu vào + đầu ra SSR so với đầu ra rơle: 2.2kV RMS, 50Hz, 1 phút
- Thiết bị so với mạch còn lại: 2.2 kV RMS, 50Hz, 1 phút
Môi trường
- Nhiệt độ hoạt động: -20 đến + 70 ° C
- Nhiệt độ bảo quản: -30 đến + 80 ° C
- Độ ẩm tương đối: 0 ... 90% RH (không ngưng tụ)
- Thời gian khởi động (trước điều hòa): 20 phút
- Va chạm (Theo IEC60068-2-27): Sóng nửa sin, gia tốc cực đại 30g (300 m/s²), thời gian 18 ms.
- Độ rung: 10 ... 150 ... 10 Hz, biên độ 0.15 mm
- Số chu kỳ quét: 10 trên mỗi trục
- Cấp bảo vệ mặt trước: IP 54
- Cấp bảo vệ mặt sau: IP 20
Lỗi bổ sung (Bù điểm nối lạnh cho cặp nhiệt điện): <2 °C

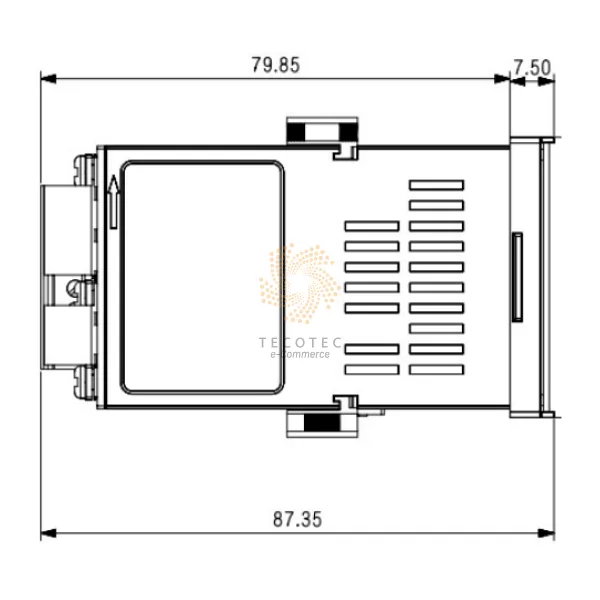

Kích thước và trọng lượng:

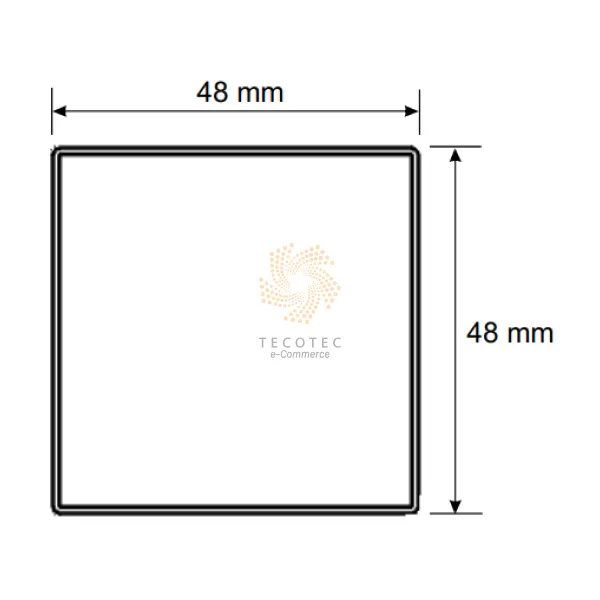

- Kích thước bezel: 48 mm x 48 mm DIN 43718
- Bảng điều khiển: 45 + 0.6 mm x 45 + 0.6 mm
- Trọng lượng; xấp xỉ 0.3 Kg
