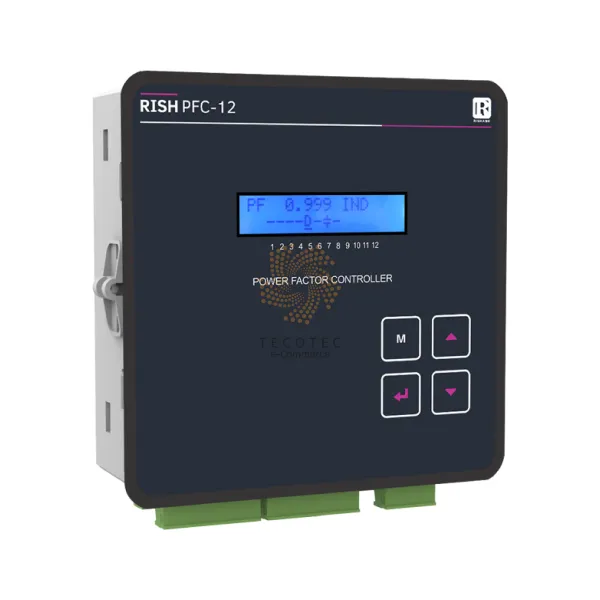

Bộ điều chỉnh hệ số công suất Rishabh PFC12

• Độ chính xác:
• Điện áp: ± 0,5% giá trị danh nghĩa
• Dòng điện: ± 0,5% giá trị danh nghĩa
• Tần số: ± 0,15% tần số trung bình
• Công suất hoạt động: ± 1,0% giá trị danh nghĩa
• Công suất hoạt động lại: ± 1,0% giá trị danh nghĩa
• Công suất biểu kiến: ± 1.0% giá trị danh nghĩa
• Năng lượng hoạt động (kWh): ± 1,0% giá trị danh nghĩa
• Năng lượng hoạt động lại (kVArh): ± 1,0% giá trị danh nghĩa
• Năng lượng biểu kiến (kVAh): ± 1,0% giá trị danh nghĩa
• Tổng độ méo hài: ± 1,0% giá trị áp dụng

Sai số đo thường nhỏ hơn nhiều so với sai số được chỉ định ở trên. Sự thay đổi do lượng ảnh hưởng nhỏ hơn hai lần sai số cho phép đối với điều kiện tham chiếu

• Ảnh hưởng của các biến thể:
• Hệ số nhiệt độ (đối với phạm vi sử dụng giá trị định mức (0 ... 50 °C)):
• 0.05%/°C cho điện áp (50 ... 120% giá trị định mức)
• 0.05%/°C cho dòng điện (10 ... 120% giá trị định mức)
• Tốc độ cập nhật màn hình:
• Thời gian phản hồi cho bước đầu vào: khoảng 1 giây
• Tiêu chuẩn áp dụng:
• EMC: IEC 61326-1: 2012, Bảng 2
• Độ chính xác: IEC 62053-21
• An toàn: IEC 61010-1-2010
• IP chống nước và bụi: IEC60529
• Mức độ ô nhiễm: 2
• Hạng mục cài đặt: III
• Kiểm tra điện áp cao: 2.2 kV AC, 50Hz trong 1 phút giữa tất cả các mạch điện
• Môi trường
• Nhiệt độ hoạt động: -10 đến + 60 °C
• Nhiệt độ bảo quản: -20 đến + 65 °C
• Độ ẩm tương đối: 0 ... 90% không ngưng tụ
• Thời gian khởi động: Tối thiểu 3 phút
• Va chạm: 15g trong 3 mặt phẳng
• Độ rung: 10 ... 55 Hz, biên độ 0.15mm

• Số đầu ra: Tối đa lên tới 12
• Đầu ra báo động: 1
• Phạm vi PF mục tiêu: 0.8 Ld đến 0.8 Lg
• Ngưỡng chuyển đổi: 30 đến 100%
• Thời gian chuyển mạch (Thời gian kết nối): 10 đến 1800 giây
• Thời gian tắt (Thời gian ngắt kết nối): 10 đến 1800 giây
• Thời gian phóng điện: 60 đến 1800 giây
• Điện áp đầu vào:
• Điện áp đầu vào danh định (AC RMS): 240 V
• Dòng điện đầu vào:
• Dòng đầu vào danh nghĩa: 1A / 5A AC RMS.
• Giá trị phụ của hệ thống CT: 1A & 5A có thể lập trình
• Giá trị chính của hệ thống CT: Từ 1A đến 9999A
• Dòng đầu vào liên tục tối đa: 120% giá trị định mức
• Điện áp cung cấp (Phụ trợ):
• Dải điện áp cung cấp AC: 110 V AC đến 550 VAC
• Dải tần số nguồn cung cấp AC: 40 đến 70 Hz
• Công suất mang VA:
• Công suất mang điện áp đầu vào danh nghĩa: <0,2 VA xấp xỉ mỗi pha
• Công suất mang dòng điện đầu vào danh nghĩa: <0,6 VA xấp xỉ mỗi pha
• Công suất mang nguồn cấp phụ trợ: <13 VA xấp xỉ
• Chịu được quá tải:
• Điện áp: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây
• Dòng điện: 20 x trong 1 giây, lặp lại 5 lần sau 5 phút
• Phạm vi đo hoạt động:
• Điện áp: 30 - 550 VAC
• Dòng điện: Dòng khởi động đo 3 mA, dòng hoạt động 10 mA, tối đa 6 Amp
• Tần số: 40 ... 70 Hz
• Điều kiện tham khảo về độ chính xác:
• Nhiệt độ tham khảo: 23 °C +/- 2 °C
• Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
• Tần số đầu vào: 50 hoặc 60 Hz ± 2%
• Điện áp cung cấp phụ trợ: Giá trị định mức ± 1%
• Tần số cung cấp phụ trợ: Giá trị định mức ± 1%
• Dải điện áp:
• 50 ... 100% giá trị danh nghĩa
• 60 ... 100% giá trị danh nghĩa cho THD
• Dải dòng điện:
• 10 ... 100% giá trị danh nghĩa
• 20 ... 100% giá trị danh nghĩa cho THD
• Nguồn:
• Cos phi/sin phi = 1 cho công suất và năng lượng hoạt động / phản kháng
• 10 ... 100% dòng điện danh định và 50 ... 100% điện áp danh định.

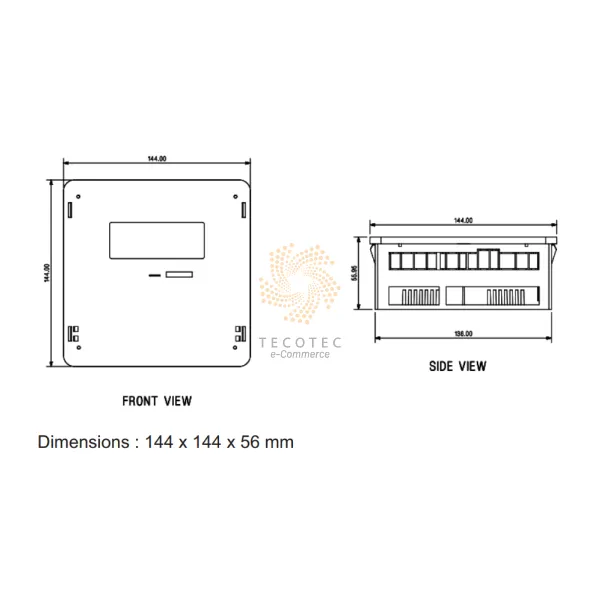

• Kích thước: 144 x 144 x 56 mm
