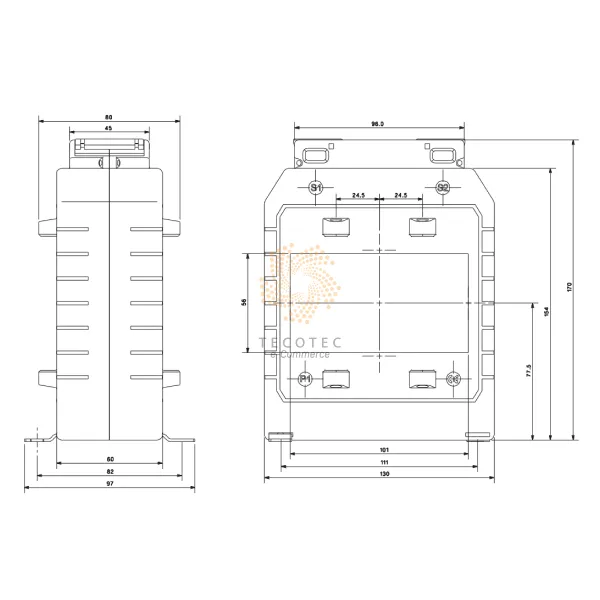

Biến dòng CT Rishabh RISH XMER 130/100 (50)

Biến dòng CT Rishabh RISH XMER 130/100 (50) - Ảnh 2

Biến dòng CT Rishabh RISH XMER 130/100 (50) - Ảnh 3

RISHXMER13010050

RISHXMER13010050 1

Biến dòng CT Rishabh RISH XMER 130/100 (50)

Liên hệ

SKU: RISH XMER 130/100 (50) Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: RISH XMER 130/100 (50) Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Tính năng:

Hệ thống dòng điện danh định phạm vi rộng
Nắp đầu cuối có bản lề
Nhiều tùy chọn lắp đặt khác nhau như gắn ray DIN, gắn tường.
Thiết bị đầu cuối có vít tự nâng với cơ sở kết nối kép cho phép truy cập từ cả hai phía của máy biến áp

Tiêu chuẩn áp dụng: IEC-61869-1 & 2 / IEC-60044-BS3938, BS7626, IS-2705-1, 2 & 3
Vỏ: Polycarbonate không được lấp đầy, lớp chống cháy cấp UL94V-0.
Kết nối: Hai cổng kết nối ở mỗi bên. Vít M4 với cụm dây đeo kẹp tự nâng
Cấp cách nhiệt: E (tối đa 120 °C)
Điện áp hệ thống: tối đa 720 V
Điện áp thử nghiệm:

Đối với kiểu vòng (Cửa sổ) biến dòng 4 KV 50 Hz trong 1 phút (ngoại trừ loại 50/30 biến dòng và loại 50/50 biến dòng trong đó điện áp thử nghiệm là 3 KV 50 Hz trong 1 phút)
Đối với biến dòng loại quấn: 3 KV 50 Hz trong 1 phút

Tần số hoạt động: 50 Hz / 60Hz
Dòng điện sơ cấp định mức: 1 A đến 7500 A
Dòng điện đầu ra thứ cấp định mức: tiêu chuẩn 5A (1A theo yêu cầu)
Gánh nặng định mức: 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15, 20, 30, 45, 60, 100 VA
Cấp độ chính xác:

0.2 cho phòng thí nghiệm và đo điện
0.5, 0.5S để đo chính xác, kWh
1 cho đo lường chung
3 cho các dụng cụ chỉ báo

Phạm vi nhiệt độ môi trường: -25 °C đến + 40 °C
Phạm vi nhiệt độ bảo quản: -50 đến + 80 °C
Dòng ngắn mạch nhiệt (Ith): 40 xln cho biến dòng loại quấn và 60 xIn đối với thanh Bus loại biến dòng
Dòng ngắn mạch động lực (Idyn): 2.5 xIth
Hệ số giới hạn độ chính xác (ALF): 2.5, 5, 10

Dòng điện sơ cấp	RISH XMER 130/100 (50)
	Độ chính xác
	0.2S/0.5S	0.2	0.5	1.0
600 A	2.5 VA	2.5 VA	5 VA	10 VA
750 A	3.75 VA	5 VA	10 VA	10 VA
800 A	5 VA	7.5 VA	10 VA	10 VA
1000 A	7.5 VA	10 VA	15 VA	15 VA
1200 A	10 VA	10 VA	15 VA	15 VA
1250 A	10 VA	10 VA	15 VA	15 VA
1500 A	10 VA	15 VA	15 VA	15 VA
1600 A	10 VA	15 VA	15 VA	15 VA
2000 A	10 VA	15 VA	15 VA	15 VA
2500 A	10 VA	15 VA	15 VA	15 VA
3000 A	12.5 VA	15 VA	15 VA	15 VA
