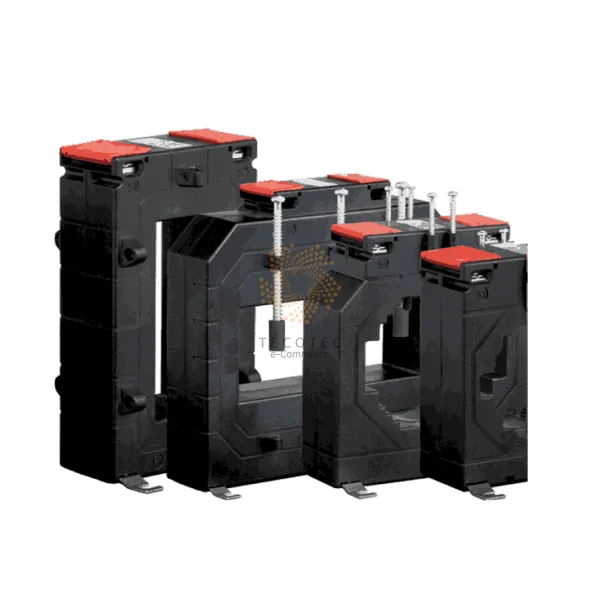

Biến dòng bảo vệ CT Rishabh RISH XMER Protection 140/80 (45)

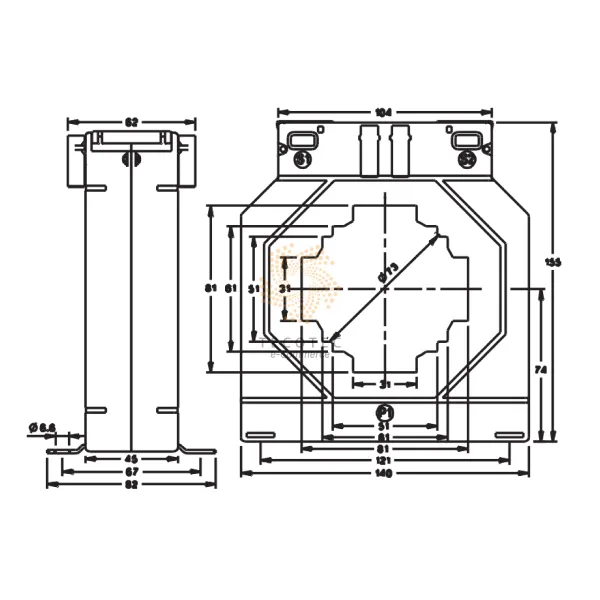

Biến dòng bảo vệ CT Rishabh RISH XMER Protection 140/80 (45) - Ảnh 2

Biến dòng bảo vệ CT Rishabh RISH XMER Protection 140/80 (45) - Ảnh 3

Biến dòng bảo vệ CT Rishabh RISH XMER Protection 140/80 (45)

Name: Biến dòng bảo vệ CT Rishabh RISH XMER Protection 140/80 (45) | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: RISH XMER Protection 140/80 (45)
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RISH XMER Protection 140/80 (45) Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: RISH XMER Protection 140/80 (45) Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Tính năng:

Hệ thống dòng điện danh định phạm vi rộng
Nắp đầu cuối có bản lề
Nhiều tùy chọn lắp đặt khác nhau như gắn ray DIN, gắn tường.
Thiết bị đầu cuối có vít tự nâng với cơ sở kết nối kép cho phép truy cập từ cả hai phía của máy biến áp.

Tiêu chuẩn áp dụng: IEC-61869-1 & 2 / IEC-60044-BS3938, BS7626, IS-2705-1, 2 & 3
Vỏ: Polycarbonate không được lấp đầy, lớp chống cháy theo cấp UL94V-0.
Kết nối: Hai cổng kết nối ở mỗi bên. Vít M4 với cụm dây đeo kẹp tự nâng
Cấp cách nhiệt: E (tối đa 120 °C)
Điện áp hệ thống: tối đa 720 V
Điện áp thử nghiệm: Đối với kiểu vòng (Cửa sổ) biến dòng 4 KV 50 Hz trong 1 phút (ngoại trừ loại 50/30 biến dòng và loại 50/50 biến dòng trong đó điện áp thử nghiệm là 3 KV 50 Hz trong 1 phút)
Tần số hoạt động: 50 Hz / 60Hz
Dòng điện sơ cấp định mức: 100 A đến 6000 A
Dòng điện đầu ra thứ cấp định mức: tiêu chuẩn 5A (1A theo yêu cầu)
Gánh nặng định mức: 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15, 20 VA
Cấp chính xác: 5 P & 10 P
Phạm vi nhiệt độ môi trường: -25 °C đến + 40 °C
Phạm vi nhiệt độ bảo quản: -50 đến + 80 °C
Dòng ngắn mạch quy nhiệt (Ith): 60 xIn đối với thanh Bus loại biến dòng
Dòng ngắn mạch động lực (Idyn): 2.5 xIth
Hệ số giới hạn độ chính xác (ALF): 5, 10

Dòng điện sơ cấp	RISH XMER 140/80 (45)
	Độ chính xác
	5P5	10P5	5P10	10P10
200 A	5 VA	5 VA	2.5 VA	2.5 VA
250 A	5 VA	5 VA	2.5 VA	2.5 VA
300 A	7.5 VA	7.5 VA	3.75 VA	3.75 VA
400 A	10 VA	10 VA	5 VA	5 VA
500 A	10 VA	10 VA	5 VA	5 VA
600 A	10 VA	10 VA	5 VA	5 VA
750 A	10 VA	10 VA	5 VA	5 VA
800 A	10 VA	10 VA	5 VA	5 VA
1000 A	10 VA	10 VA	5 VA	5 VA
1200 A	10 VA	10 VA	5 VA	5 VA
1250 A	10 VA	10 VA	5 VA	5 VA
1500 A	15 VA	15 VA	7.5 VA	7.5 VA
1600 A	15 VA	15 VA	7.5 VA	7.5 VA
2000 A	20 VA	20 VA	10 VA	10 VA
2500 A	20 VA	20 VA	10 VA	10 VA

Biến dòng bảo vệ CT Rishabh RISH XMER Protection 140/80 (45)
