Name: Máy đo kích thước 2.5D thủ công Jinuosh TEC-5040H (with probe) | TECOSTORE.VN
Brand: Jinuosh
SKU: TEC-5040H (with probe)
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: TEC-5040H (with probe) Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: Jinuosh, Jinuosh, TEC-5040H (with probe) Jinuosh Thương hiệu: Jinuosh

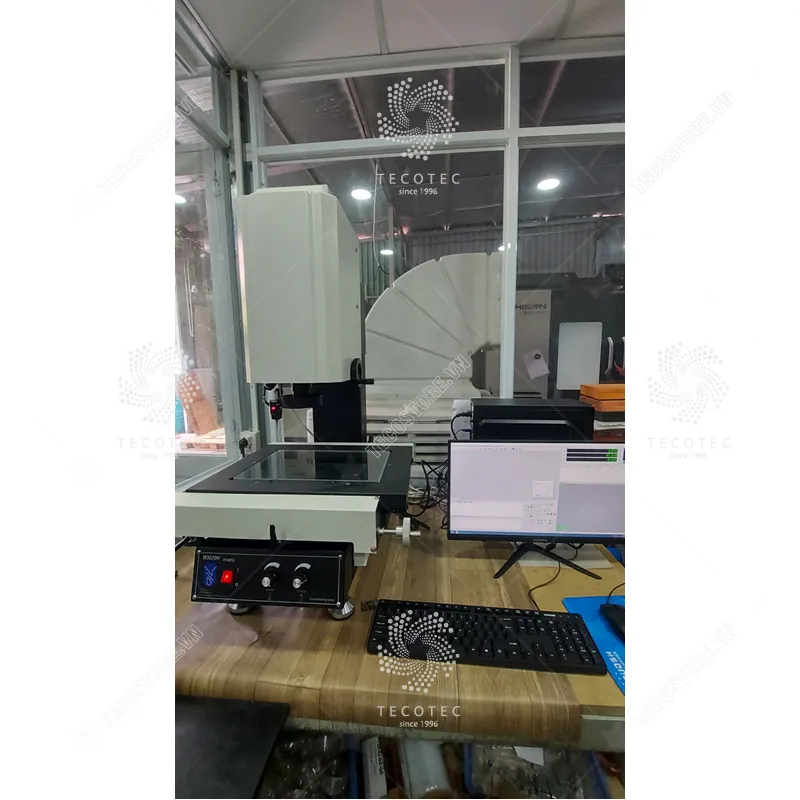

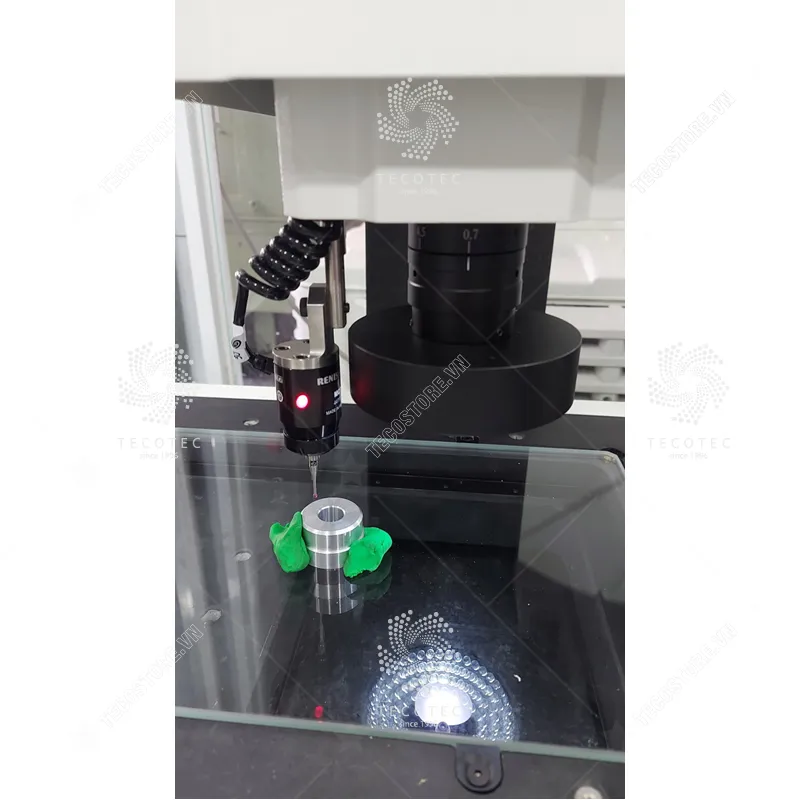

Máy đo 2.5D là dòng đo quang, sử dụng công nghệ 2D dung kính hiển vi chụp lại hình ảnh và đo lường tuyến tính. Được nâng cấp thêm đầu đo chạm để đo chính xác kích thước của khuôn, chi tiết mẫu
Chức năng chính: Đo chiều dài, đường kính, bán kính, khoảng cách tâm đường tròn, đo từ điểm đến đường,…’
Ứng dụng: đo lường các chi tiết linh kiện điện tử, đo biên dạng trong gia công cơ khí chính xác. (chuyên dung cho khuôn mẫu, và cơ khí chính xác)
Đế, bàn làm việc và trục được làm bằng đá cẩm thạch, có độ bền và độ ổn định cao.
Cấu trúc bàn làm việc hai lớp giúp giảm các lỗi cơ học và đảm bảo độ chính xác của chuyển động ngang X và Y.

Trục Z (Khả năng lấy nét): Thủ công
Trục X, Y: Thủ công
Kích thước bàn đá cẩm thạch: 650 x 520 mm
Kích thước bàn kính: 530 x 430 mm
Phạm vi dịch chuyển: X: 500 mm; Y: 400 mm
Phạm vi lấy nét: Z: 200 mm
Hệ thống đo lường và hiển thị:
- Camera độ phân giải cao
- Độ phóng đại liên tục: 0.7-4.5X. Khoảng cách làm việc: 90 mm
- Độ phóng đại video: 30-230X. Độ phân giải màn hình: 0.0005 mm

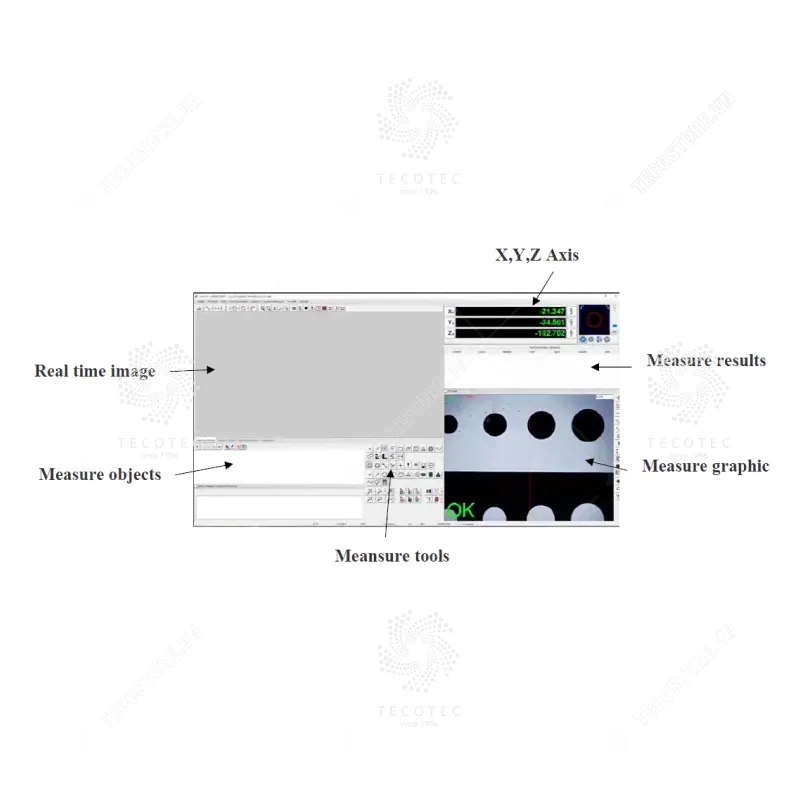

- Phần mềm đo lường hình ảnh chính xác 2D
Sai số chỉ báo: X.Y ≤ (3 + L / 200) µm (L chiều dài đo được, đơn vị: mm)
Hệ thống chiếu sáng: Nguồn sáng bề mặt và nguồn sáng truyền qua là đèn LED (có thể điều chỉnh độ sáng)
Kích thước: (L x W x H): 800 x 1000 x 1200 mm
Trọng lượng: 300 Kg
Tải trọng bàn kính: 20 Kg
Nguồn cấp: 220 V (AC).50 Hz
Tùy chọn thêm: Phần mềm nâng cấp 3D
